Home Assistant & Alarm, encore...

J'ai souvent parlé d'alarme ici, de télécommandes, de claviers et de sirènes. Je pense cette fois être parvenu à quelque chose de fonctionnel et je vais vous en parler. Pour faire face aux différentes contraintes, notamment la gestion bizarre des télécommandes sous ZHA, il va falloir un peu ruser. Avant que vous me demandiez pourquoi je m'obstine sous ZHA alors que ces mêmes télécommandes sont bien gérées sous Z2M, je vous répondrait que mon objectif est la simplification et donc d'éviter le plus possible les adons qui complexifient une installation, pas forcément pour moi ou je dispose de toutes les passerelles possibles, mais sur des installations que je gère à distance ou je me dois de faire simple et fiable.

Attention :  on parle ici d'un système de sécurité DIY, donc non agrée par les assurances et autres... Ca ne veut pas dire que ça ne fonctionne pas, juste que ça ne répond pas aux normes NF en vigueur dans ce domaine

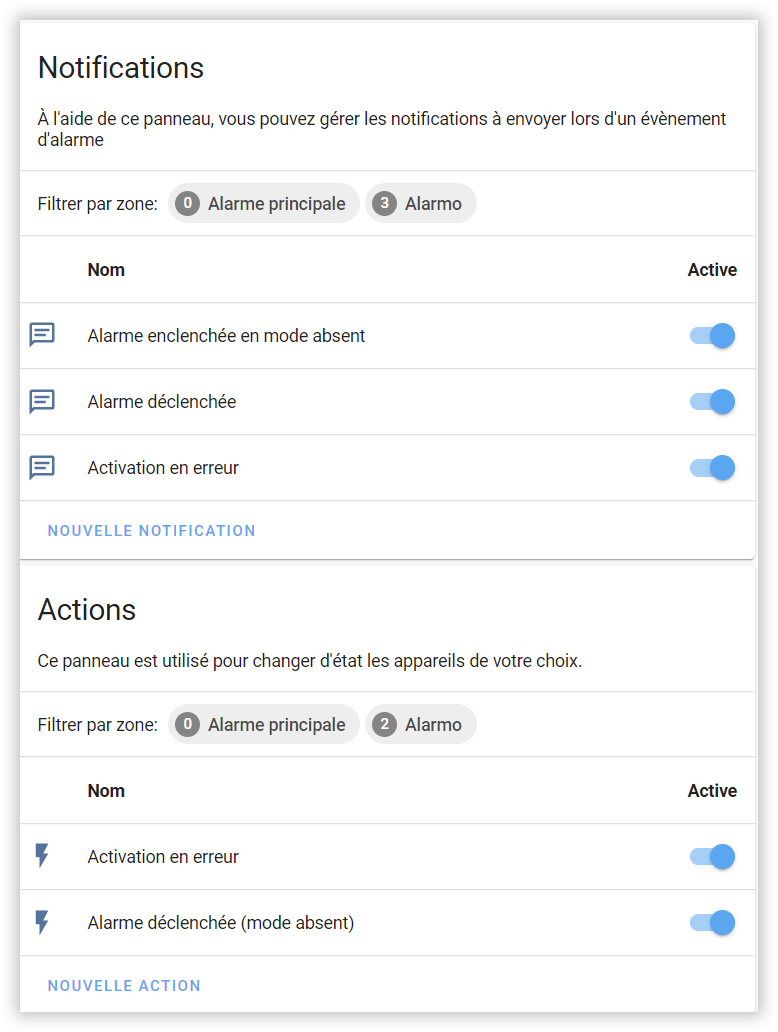

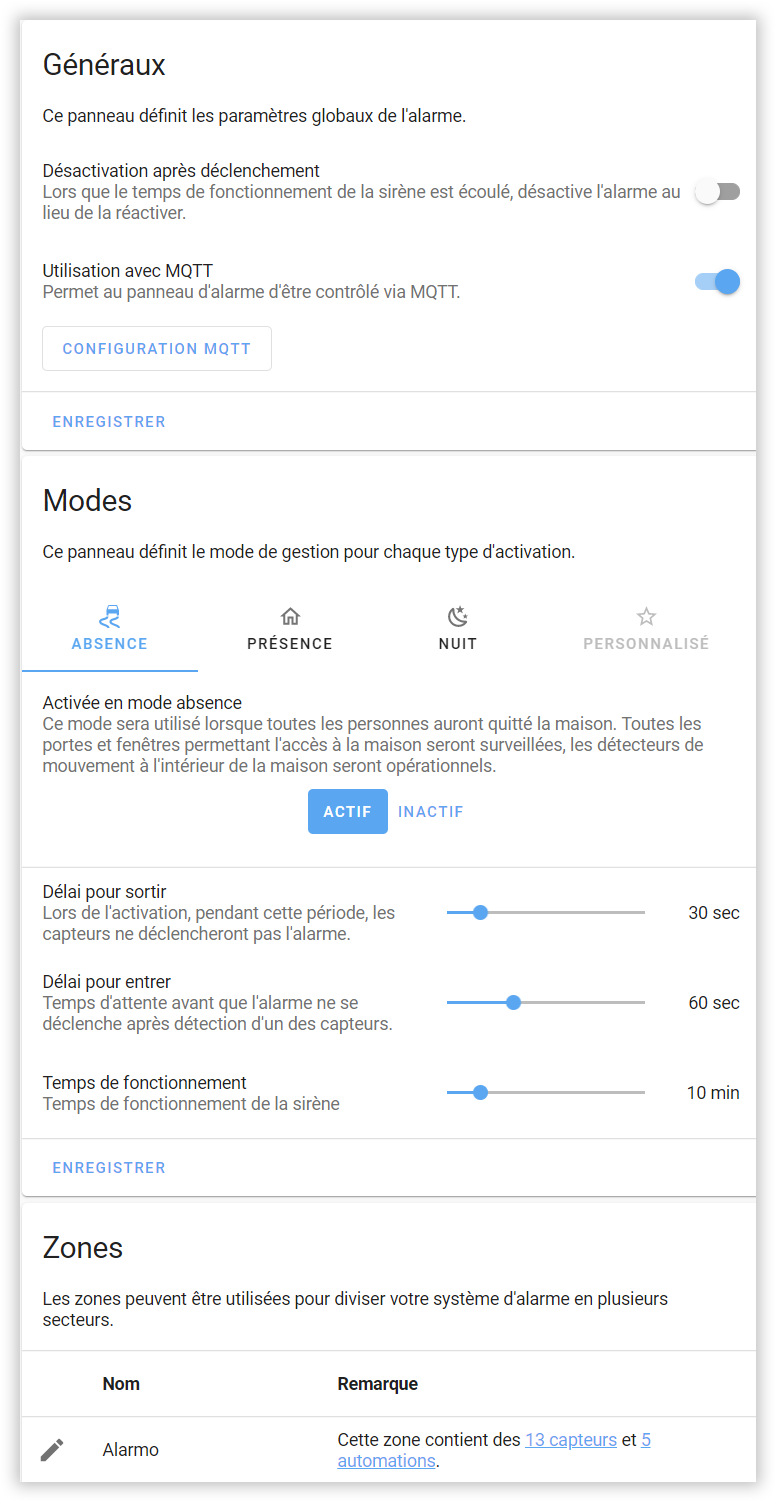

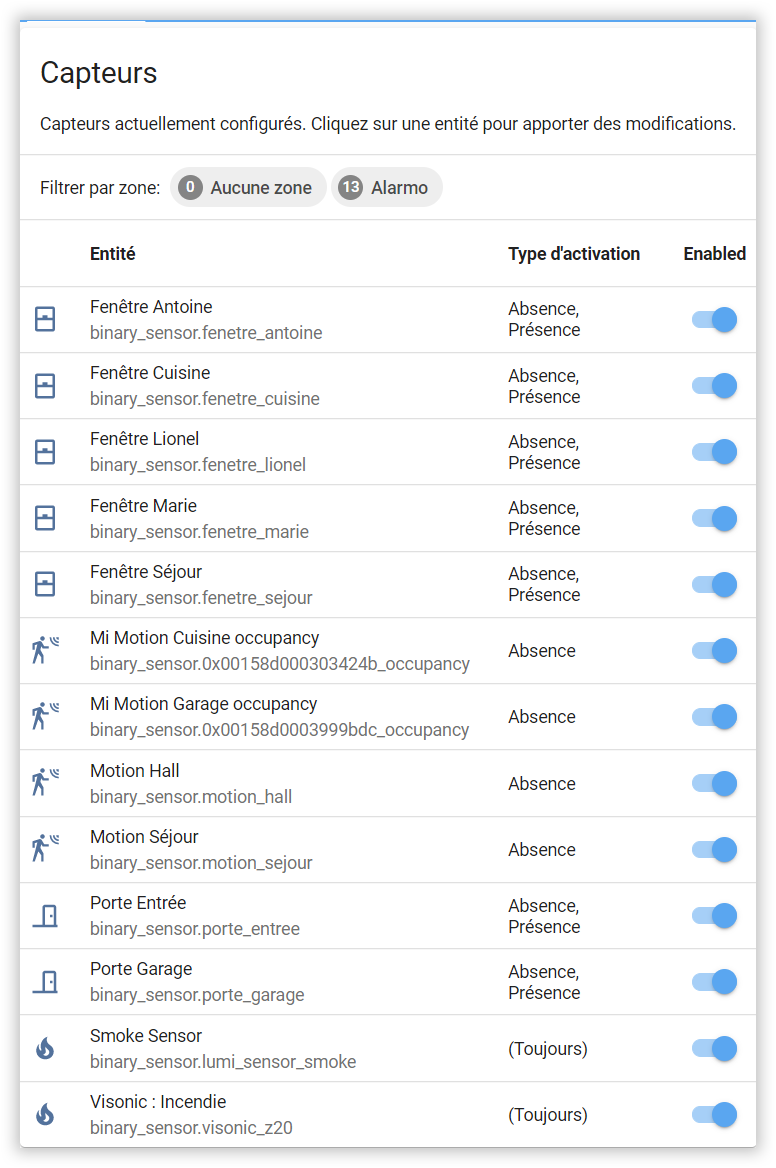

Afin de gérer toutes les contraintes, je vais principalement m'appuyer sur deux automations:, quelques scripts: et un alarm_control_panel: virtuel.

L'objectif est de gérer :

  • Un mode absent (away) (avec une variable pour simuler un peu de présence).
  • Un mode présent/nuit armé (home) (plus ou moins utile mais mais ça fait partie de tout système d'alarme face au home jacking.
  • Un mode alerte (emergency) qui va permettre de déclencher une action d'urgence en appuyant sur un bouton de télécommande ou médaillon (je pense à mes vieux jours).

De l'armement / désarmement vont également découler :

  • La fermeture complète ou partielle des volets roulants, leur réouverture cohérente avec la programmation en cours et éventuellement le passage en manuel des volets des chambres des enfants / invités s'ils sont présents.
  • La gestion du climatiseur et des convecteurs avec passage en mode éco ou absent en fonction du type d'armement).
  • La gestion du chauffe eau en cas d'absence de longue durée.
  • La gestion des éclairages et la mise en veille des écrans et ordinateurs.
  • ...

Etant donné que j'ai deux systèmes d'alarme qui fonctionnent en parallèle (Alarmo et Visonic), j'ai commencé par créer une alarme virtuelle et je me servirait d'elle pour les différentes actions.

alarm_control_panel:
  - platform: manual
    name: Home Alarm Command
    code: 1234
    code_arm_required: false
    disarm_after_trigger: false
    arming_time: 0
    delay_time: 0
    trigger_time: 600
    disarmed:
      trigger_time: 0
    armed_home:
      arming_time: 0
      delay_time: 0

L'Armement / Désarmement

L'armement / désarmement va pouvoir se faire de plusieurs façons :

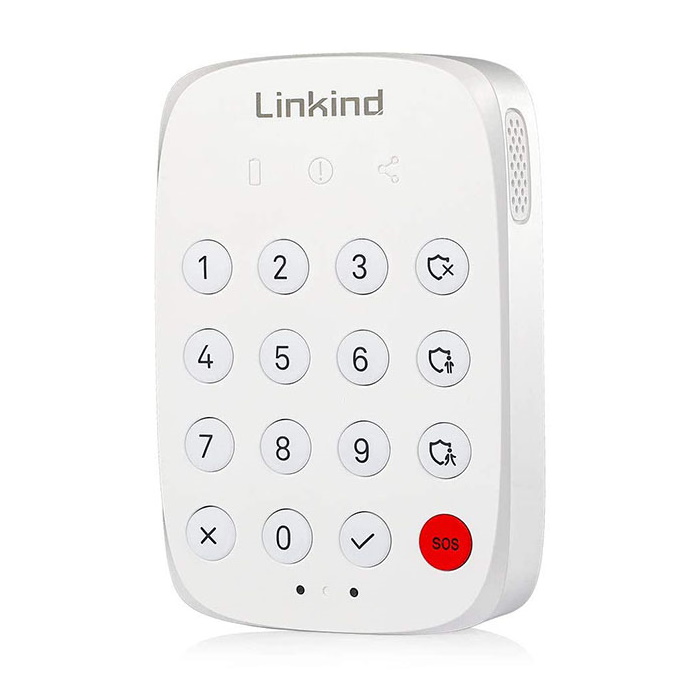

  • Clavier à code
  • Télécommande dédiée
  • Application mobile
  • Tag RFID (pour désarmer dans mon cas)

J'ai volontairement écarté les télécommandes radio en 433 Mhz dont j'avais parlé ici, d'une part parce qu'elles sont facilement piratables, et d'autre part parce qu'elles ne permettent pas de savoir qui a désarmé le système.

Je vais utiliser deux automations et les découper ce dessous/

  • La première pour gérer les armements / désarmements
  • La seconde pour gérer le désarmement des télécommandes, claviers à code afin d'intégrer les particularités ZHA (en attendant une amélioration de la part des développeurs de Home Assistant qui pour l'instant font la sourde oreille, parfois plus concentrés sur les nouveautés que l'affinage de l'existant).

Gestion de l'armement / désarmement et des boutons d'urgence

Les déclencheurs : Ici on va empiler nos déclencheurs d'armement, qu'ils soient gérés par ZHA, Z2M ou toute autre source. 3 par fonction, armed_away, armed_home, triggered, mais cela peut également être un bouton virtuel pour Lovelace, voire n'importe quelle télécommande ou bouton poussoir.

- id: 078fsdg412-3545-4f37-ba02-bccsfds5646sf
  alias: "Alarm : Global ON/OFF"
  mode: restart
  trigger:
    - platform: device
      device_id: c036b6547a0347878dcc6d06152267ab
      domain: alarm_control_panel
      entity_id: alarm_control_panel.lk_zb_keypad
      type: armed_away
      id: "KeyPad Away"
    - platform: device
      device_id: c036b6547a0347878dcc6d06152267ab
      domain: alarm_control_panel
      entity_id: alarm_control_panel.lk_zb_keypad
      type: armed_home
      id: "KeyPad Home"
    - platform: device
      device_id: c036b6547a0347878dcc6d06152267ab
      domain: alarm_control_panel
      entity_id: alarm_control_panel.lk_zb_keypad
      type: triggered
      id: "KeyPad Triggered"
    - platform: state
      entity_id: input_button.arm_alarm_away
      id: "Push Button Away"

Et un déclencheur de désarmement activé par une seconde automation que l'on verra plus loin :

    - platform: state
      entity_id:
        - alarm_control_panel.home_alarm_command
      to: disarmed
      id: "Remote or Keypad"

Les conditions : Dans mon cas je n'en ai pas utilisé. Chacun adaptera.

  condition:

Les actions

Je commence par arrêter les éventuels scripts en cours. Cela est principalement utile quand on a fermé la porte, armé le système et que l'on doit rapidement désarmer car on a oublié quelque chose dans la maison.

  action:
    - service: homeassistant.turn_off
      target:
        entity_id:
          - script.privacy_on
          - script.privacy_off
          - script.alarmo_after_arm
          - script.alarmo_after_disarm
          - script.alarm_actions_on_leave_common_tasks
          - script.alarm_actions_on_return_common_tasks

Ensuite on va utiliser chose: pour exécuter les différentes actions en fonction de la source et de l'état.

On commence par l'armement en mode absent :

  • On envoie les bips d'armement sur la sirène. En MQTT pour l'instant car elle aussi est très mal gérée sous ZHA
  • On arme Alarmo
  • On arme Visonic (en mode Home sans les PIR qui déraillent).
  • On arme notre panneau d'alarme virtuel qui nous servira au désarmement
  • On arme également le clavier, ça ne change rien à l'usage mais quand on se présentera pour désarmé il apparaitra comme étant armé. Dans la pratique ça relance de fait l'automation avec la même automation, et donc ça fausse le message, j'ai donc retiré cette option pour l'instant. (D'ailleurs si vous êtes sous Z2M il le développeur d'Alarmo a fait un joli travail pour ce clavier).
  • On inscrit un message texte dans un input_text: que l'on affiche dans Lovelace et qui nous permet de savoir qui fait quoi. A terme je remplacerait les id: par le prénom de l'utilisateur pour plus de lisibilité.
    - choose:
        - conditions: "{{ trigger.id in ['KeyPad Away', 'Heiman RC1 Away', 'Heiman RC2 Away', 'Woox RC1 Away'] }}"
          sequence:
            - service: mqtt.publish
              data:
                topic: zigbee2mqtt/Sirène SMaBiT/set
                payload: >-
                  {"squawk": {"state": "system_is_armed", "level": "veryhigh", "strobe": "true"}}
            - service: alarm_control_panel.alarm_arm_away # ALARMO Away
              data:
                code: !secret alarm_code
              entity_id: alarm_control_panel.alarmo
            - service: alarm_control_panel.alarm_arm_home # VISONIC Home (ne jamais armer AWAY à cause des détecteurs HS)
              data:
                code: !secret alarm_code_visonic
              entity_id: alarm_control_panel.visonic_alarm
            - service: script.alarm_actions_on_leave_common_tasks
            - service: alarm_control_panel.alarm_arm_away # FAKE ALARM PANEL Away
              target:
                entity_id: alarm_control_panel.home_alarm_command
            - service: alarm_control_panel.alarm_arm_away # On arme le clavier afin qu'il apparaisse armé
              data:
                code: !secret alarm_code_zha
              target:
                entity_id:
                  - alarm_control_panel.lk_zb_keypad
            - service: input_text.set_value
              target:
                entity_id: input_text.last_arm
              data:
                value: "{{now().strftime('%d/%m/%Y, %H:%M:%S')}} > Arm Away by : {{ trigger.id }}"

On fait la même chose pour le mode home. Je fais l'impasse sur Visonic, par contre j'émet un son de confirmation sur un buzzer (on verra plus loin l'utilisation possible d'un TTS sur une enceinte.

        - conditions: "{{ trigger.id in ['KeyPad Home', 'Heiman RC1 Home', 'Heiman RC2 Home', 'Woox RC1 Home'] }}"
          sequence:
            - service: alarm_control_panel.alarm_arm_home # ALARMO Home
              data:
                code: !secret alarm_code
              entity_id: alarm_control_panel.alarmo
            - service: alarm_control_panel.alarm_arm_home # FAKE ALARM PANEL Home
              target:
                entity_id: alarm_control_panel.home_alarm_command
            - service: alarm_control_panel.alarm_arm_home # On arme le clavier afin qu'il apparaisse armé
              data:
                code: !secret alarm_code_zha
              target:
                entity_id:
                  - alarm_control_panel.lk_zb_keypad

            - service: button.press
              target:
                entity_id: button.up_chime_play_buzzer
            - service: input_text.set_value
              target:
                entity_id: input_text.last_arm
              data:
                value: "{{now().strftime('%d/%m/%Y, %H:%M:%S')}} > Arm Home by : {{ trigger.id }}"

Ensuite on passe au désarmement du mode absent. On remarque que l'on écrit pas d'input_text: car ici on ne sait pas qui a fait quoi car l'ordre vient de la seconde automation que l'on verra plus loi. C'est donc elle qui écrira. Par contre on émet le son de désarmement sur la sirène.

        - conditions: "{{ trigger.id in ['Remote or Keypad'] and is_state('alarm_control_panel.alarmo', 'armed_away') }}"
          sequence:
            - service: alarm_control_panel.alarm_disarm
              data:
                code: !secret alarm_code
              entity_id:
                - alarm_control_panel.alarmo
                - alarm_control_panel.visonic_alarm
            - service: mqtt.publish
              data:
                topic: zigbee2mqtt/Sirène SMaBiT/set
                payload: >-
                  {"squawk": {"state": "system_is_disarmed", "level": "veryhigh", "strobe": "true"}}

Pareil pour le mode Home. Ici on joue un son sur le buzzer.

        - conditions:
            - "{{ trigger.id in ['Push Button'] }}"
            - "{{ is_state('alarm_control_panel.alarmo', 'armed_home') }}"
          sequence:
            - service: alarm_control_panel.alarm_disarm
              data:
                code: !secret alarm_code
              entity_id:
                - alarm_control_panel.alarmo
            - service: button.press
              target:
                entity_id: button.up_chime_play_buzzer

On continue avec la gestion du bouton d'urgence :

  • On joue un son pour confirmer
  • On arme notre panneau d'alarme virtuel dans un mode inutilisé (Nuit) pour ensuite pouvoir désarmer.
  • On envoie un SMS d'Au Secours, ou toute autre action à imaginer.
  • On écrit un input_text: pour avoir une trace.
        - conditions: "{{ trigger.id in ['KeyPad Triggered', 'Heiman RC1 Triggered', 'Heiman RC2 Triggered', 'Woox RC1 Triggered'] and is_state('alarm_control_panel.alarmo', 'disarmed') }}"
          sequence:
            - service: button.press
              target:
                entity_id: button.up_chime_play_chime
            - service: alarm_control_panel.alarm_arm_night # FAKE ALARM PANEL Night pour pouvoir désarmer
              target:
                entity_id: alarm_control_panel.home_alarm_command
            - service: notify.free_mobile_andre
              data:
                message: "{{ states.sensor.date_time.state}} > TEST Alerte au secours par télécommande TEST"
            - service: input_text.set_value
              target:
                entity_id: input_text.last_arm
              data:
                value: "{{now().strftime('%d/%m/%Y, %H:%M:%S')}} > Triggered by : {{ trigger.id }}"

Enfin, on désarme cette alerte. A ce stade on peut aussi envoyer un SMS pour dire que c'était une fausse alerte... Je vais me contenter de jouer du buzzer...

        - conditions:
            - "{{ trigger.id in ['Remote or Keypad'] and is_state('alarm_control_panel.alarmo', 'disarmed') }}"
          sequence:
            - service: button.press
              target:
                entity_id: button.up_chime_play_buzzer

Le cas des tag RFID

Les tags RFID c'est sympa, mais hormis en coller deux cote à cote on ne pourra basiquement gérer qu'un seule information : tag_scanned

Hors, l'idée est de se servir d'un même tag collé à la porte pour armer ou désarmer. S'il s'agissait d'un switch on ferait un switch.toggle, mais pas pour une alarme. Il va falloir ruser.

Bien sur on pourrait mettre une condition pour savoir connaitre l'état de l'alarme, mais je ne veux pas utiliser de condition et uniquement un trigger avec son id:. J'ai passé des heures à essayer de faire un trigger template pour combiner le scan du tag + l'état de alarm_control_panel, mais sans succès car le tag n'est pas un device ou un entity ou l'on peut facilement lire l'état.

La solution consiste à créer un binary_sensor: temporisé :

template:
  - trigger:
      - platform: event
        event_type: tag_scanned
        event_data:
          tag_id: bf5018c7-c1a9-4220-a01a-66f885176795
#          name: Tag Green
#          device_id: 1d3ddfgy45805354ce090774e3f22510
    binary_sensor:
      name: Tag Green
      state: "{{ trigger.platform == 'event' }}"
      auto_off:
        seconds: 1

A noter que name: peut être utilisé à la place de tag_id: et que l'on peut jouer avec les autres informations que l'on trouve dans l'event afin par exemple de savoir quel appareil a scanné le tag et ainsi savoir qui a armé ou désarmé...

Et ensuite il sera facile de créer un trigger basé sur un petit template et se servir de son id: pour action dans le chose:

  - platform: template
    value_template: "{{ is_state('binary_sensor.tag_green', 'on') and is_state('alarm_control_panel.alarmo', 'armed_home') }}"
    id: tag_to_disarm

Gestion des commandes de désarmement

Au risque de me répéter, cette partie aurait pu être intégrée à la première automation, si ZHA ne posait pas problème... Je le ferait probablement, mais pour l'exemple on va pour l'instant scinder cette partie.

Donc, pour les télécommandes d'alarme sous ZHA on va devoir écouter un event:, s'en servir pour désarmer nos système d'alarme mais également pour la désarmer et désarmer ses copines ainsi que le clavier. Simple ! J'avais exploré dans un précédent article plusieurs pistes afin de ne prendre en compte qu'un seul de ses "events" (en + elle en envoie 3 ou 4 identiques selon l'humeur et le modèle). J'ai un peu avancé et on ne va pas les écouter dans l'automation, mais se servir de l'état temporaire d'un binary_sensor: que l'on va pouvoir temporiser et ainsi ne prendre en compte qu'un seul event:

template:
  - trigger:
      - platform: event
        event_type: zha_event
        event_data:
          device_ieee: a4:c1:38:96:0b:cf:c9:61 # Woox RC1
          command: 'arm'
          args:
            arm_mode: 0
            arm_mode_description: 'Disarm'
            code: ''
            zone_id: 0
    binary_sensor:
      name: Woox RC1 to Disarmed
      icon: "{{ (trigger.platform == 'event') | iif('mdi:remote-off', 'mdi:remote') }}"
      state: "{{ trigger.platform == 'event' }}"
      auto_off:
        seconds: 5

Les déclencheurs : Ici on va écouter des actions de désarmement, que cela provienne d'un clavier, une télécommande (via leur binary_sensor:), ou en direct pour une source classique (tag RFID, MQTT, ...).

- id: '2bd0ertyyf-43fa-45f98f-aed0-disarm'
  alias: "Alarm @ Remote Disarm"
  description: 'Disarm Remote Control panel'
  mode: single
  trigger:
    - platform: state
      entity_id: binary_sensor.heiman_rc1_to_disarmed
      to: "on"
      id: "Heiman RC 1"
    - platform: tag
      tag_id: 2b855225-c999-4b5558123-6c7d12345641
      id: "TAG Jaune"
    - platform: device
      domain: mqtt
      device_id: 139eb4ce27246465b0d5aa7560a953601
      type: action
      subtype: disarm
      discovery_id: 0x84fd27fffe915905 action_disarm
      id: "Heiman RC2"

Les conditions : Aucune, mais on pourrait imagine un flag de blocage activé à distance après une alerte...

condition:

Les actions : On utilise un chose: et on commence par :

  • Désarmer le panneau d'alarme virtuel, ce qui déclenchera l'action idoine dans la première automation.
  • Désarmer les télécommandes et claviers qui sont également des panneaux d'alarme, avec cette particularité ZHA qui fait qu'il faut un code pour désarmer une télécommande...
  • Ecrire un input_text: afin de savoir qui a désarmé.
  • J'envoie un message dans Slack qui me sert de log. Ca va également m'informer à distance que quelqu'un est arrivé et a désarmé
  action:
    - choose: # DISARM
        - conditions: "{{ trigger.id in ['Push Button', 'KeyPad', 'Linkind RC', 'Heiman RC 1', 'Woox RC 1', 'TAG Porte', 'TAG Jaune', 'TAG Clé', 'TAG Carte', 'Heiman RC2' ] }}"
          sequence:
            - service: alarm_control_panel.alarm_disarm   # FAKE ALARM PANEL to Command
              data:
                code: "1234"
              target:
                entity_id: alarm_control_panel.home_alarm_command
            - service: alarm_control_panel.alarm_disarm
              data:
                code: !secret alarm_code_zha
              target:
                entity_id:
                  - alarm_control_panel.lk_zb_keypad
                  - alarm_control_panel.lk_zb_remote
                  - alarm_control_panel.heiman_remote
                  - alarm_control_panel.woox_01
            - service: input_text.set_value
              target:
                entity_id: input_text.last_disarm
              data:
                value: "{{now().strftime('%d/%m/%Y, %H:%M:%S')}} > Disarm by : {{ trigger.id }}"
            - service: notify.slack_hass_canaletto
              data:
                message: "{{now().strftime('%d/%m/%Y, %H:%M:%S')}} > Disarmed by : {{ trigger.id }}"

On peut également faire une place à une fonctionnalité détournée du clavier. En effet au delà de l'amenée Home, Away et Emergency, on peut également lui faire avaler n'importe quel code et effectuer une action précise en fonction de celui ci. Ici si je saisit 33 et valide je vais allumer les projecteurs.

    - choose:
        - conditions: "{{ trigger.id in ['KeyPad 33'] }}"
          sequence:
            - service: light.turn_off
              target:
                entity_id:
                  - light.groupe_de_projecteurs

Enfin j'ai quelques actions par défaut, comme éteindre les sirènes au cas ou... (ça sent le debug...).

    - service: mqtt.publish
      data:
        topic: zigbee2mqtt/Sirène SMaBiT/set
        payload: >-
          {"warning": {"mode": "stop"}}
    - service: siren.turn_off
      target:
        entity_id:
          - siren.heiman_sirene_1
          - siren.heiman_sirene_2
          - siren.sirene_terrasse

Et surtout on ajoute un délai car ces télécommandes ont la fâcheuse idée d'envoyer 3 ou 4 event: identique pour chaque appui. Donc combiné au mode: single de cette automation, on va en capturer qu'un seul. Ce délais est bien sur à ajuster plus ou moins au pif... Maintenant que je passe par des binary_sensor: temporisés, je pense que ce délai est devenu inutile.

    - delay : '00:00:08'

Les actions POST Armement / Désarmement

On va utiliser deux scripts qui seront exécutés par Alarmo après l'armement et après le désarmement. Chez moi ils vont servir à :

  • Jouer une annonce vocale en TTS sur une enceinte extérieure pour annoncer l'état armé ou désarmé.
  • Activer ou désactiver la vidéo surveillance.
  • Passer les volets en mode manuel et automatique au retour (voir l'automatisation des volets).
  • Gérer le mode ECO/Absent du climatiseur et des convecteurs.
  • Gérer les éclairages et le mode veille de mon PC.
  • Et plus encore selon votre imagination....

Les notifications d'alarme et sirènes

  • Notifications SMS pour l'intrusion, la détection incendie ou fuite d'eau. (notifications gérées par Alarmo).
  • Sirènes et projecteurs en cas d'intrusion :
    • la législation autorise au maximum 3 minutes pour chaque lancement de sirène.
    • Pas de limite pour les projecteurs. Et éclairer comme en plein jour peut également faire fuir et permettra d'avoir des images bien nettes sur les caméras.
    • Si vous avez un système audio multi room bien puissant, vous pouvez également envoyer une bonne salve d'AC-DC, ça peu perturber... ou inciter les voisins à appeler la maréchaussée.
    • Les armes, explosifs et autres gaz toxiques sont à proscrire.

Pour cela on va utiliser des scripts: qui seront lancés par Alarmo selon les conditions choisies (voir ici).

Etant donné que j'ai des détecteurs d'ouverture sur mes volets roulants, je peux également imaginer l'éclairage extérieur avant de déclencher l'alarme si un de ces volets est touché. Il faut être prévenant et éclairer l'intrus. Cela peut se gréer dans une partition secondaire d'Alarmo, ou simple une automation. Les caméras Unifi Protect (G4) font également de la détection de personne qui remonte dans Home Assistant.

Voilà, ce n'est pas exhaustif, vos idées son les bienvenues, ici ou sur HACF.





Home Assistant & Sirènes

J'ai déjà parlé ici du système d'alarme Alarmo pour Home Assistant et notamment des commandes possibles pour armer et désarmer le système. Aujourd'hui il s'agira des sirènes.

J'ai trois modèles

  • La plus basique est juste branchée sur une prise commandée Zigbee ondulée. Donc un switch: vu en tant que siren:.
  • Une sirène Heiman qui sous ZHA décroche régulièrement et que j'ai du appairer à ma seconde passerelle sous Z2M.
    • Sous ZHA elle était vue en tant que siren:.
    • Sous Z2M elle est vue en tant que rien du tout...
  • Une sirène SMaBit sous Z2M également vue en rien du tout...

Pour commander une sirène via ZHA HA propose :

    - service: siren.turn_on
      target:
        entity_id:
          - siren.heiman_sirene

Pour commander une sirène sous Z2M il faut lui envoyer le payload correspondant :

    - service: mqtt.publish
      data:
        topic: zigbee2mqtt/Sirène SMaBiT/set
        payload: >-
          {"warning": {"mode": "fire", "level": "very_high", "strobe_level": "low", "strobe": "false", "strobe_duty_cycle": "10", "duration": "360"}}

Un peu plus compliqué et moins facile à mémoriser, mais ça fonctionne.

Mon objectif a donc été de faire en sorte qu'une sirène Z2M soit vue par Home Assistant comme une sirène ZHA et ainsi pouvoir la commander par un siren.turn_on comme les autres... Et voici ce que ça donne :

mqtt:
  siren:
    - unique_id: heiman_sirene_1s
      name: Heiman Sirène 1s
      state_topic: "zigbee2mqtt/Heiman Sirène 1/set"
      command_topic: "zigbee2mqtt/Heiman Sirène 1/set"
      optimistic: false
      qos: 0
      retain: true
      state_value_template: "{{ value_json.warning['mode'] }}"
      command_template: '{"warning": {"duration": 2, "mode": "burglar", "level": "very_high", "strobe": true}}'
      command_off_template: '{"warning": {"duration": 2, "mode": "stop", "level": "very_high", "strobe": true}}'
      state_on: "burglar"
      state_off: "stop"

Problème, car il y en a un, la sirène Heiman ne retourne aucun état sous Z2M. Il y a beaucoup d'articles à ce sujet, et l'intégration ne semble pas vraiment terminée. Hors dans l'activation il y a une durée, le principe étant d'activer la sirène pour x secondes. Et donc comme elle ne retourne pas son état, son commutateur restera sur ON alors que le délais d'activation est terminé et la prochaine action n'aura aucun effet... De plus certaines sirènes proposent plusieurs fonctions et tonalités (les bips de délais d'armement et désarmement par exemple).

Donc contrairement à ZHA ou l'intégration siren: peut gérer tous les modes, chercher à gérer une sirène Z2M en tant que siren: n'a pas de sens... (hormis peut être de bricoler un template: qui en fonction de la durée d'activation repasserait le commutateur à off, on peut aussi le faire via une automation: mais là ça va alourdir la chose...).

Alternative

S'agissant d'envoyer un payload à une sirène Z2M, ce que j'ai trouvé de plus logique est un mqtt:/button: et il faut donc en faire deux :

mqtt:
  button:
    - unique_id: siren_heiman_1_warning
      name: "Sirène Heiman 1 : Waraning"
      command_topic: "zigbee2mqtt/Heiman Sirène 1/set"
      payload_press: '{"warning": {"duration": 2000, "mode": "burglar", "level": "very_high", "strobe": true}}'
      qos: 0
      retain: false
      entity_category: "config"
      device_class: "restart"

    - unique_id: siren_heiman_1_stopped
      name: "Sirène Heiman 1 : Stopped"
      command_topic: "zigbee2mqtt/Heiman Sirène 1/set"
      payload_press: '{"warning": {"duration": 2, "mode": "stop", "level": "very_high", "strobe": true}}'
      qos: 0
      retain: false
      entity_category: "config"
      device_class: "restart"

Ou plusieurs pour gérer les différents mode de la SMaBit :

mqtt:
  button:
    - unique_id: siren_smabit_armed
      name: "Sirène SMaBit : Armed"
      command_topic: "zigbee2mqtt/Sirène SMaBiT/set"
      payload_press: '{"squawk": {"state": "system_is_armed", "level": "veryhigh", "strobe": "true"}}'
      qos: 0
      retain: false
      entity_category: "config"
      device_class: "restart"

    - unique_id: siren_smabit_disarmed
      name: "Sirène SMaBit : Disarmed"
      command_topic: "zigbee2mqtt/Sirène SMaBiT/set"
      payload_press: '{"squawk": {"state": "system_is_disarmed", "level": "veryhigh", "strobe": "true"}}'
      qos: 0
      retain: false
      entity_category: "config"
      device_class: "restart"

    - unique_id: siren_smabit_warning
      name: "Sirène SMaBit : Warning"
      command_topic: "zigbee2mqtt/Sirène SMaBiT/set"
      payload_press: '{"warning": {"mode": "fire", "level": "very_high", "strobe_level": "low", "strobe": "false", "strobe_duty_cycle": "10", "duration": "360"}}'
      qos: 0
      retain: false
      entity_category: "config"
      device_class: "restart"

    - unique_id: siren_smabit_stopped
      name: "Sirène SMaBit : Stopped"
      command_topic: "zigbee2mqtt/Sirène SMaBiT/set"
      payload_press: '{"warning": {"mode": "stop"}}'
      qos: 0
      retain: false
      entity_category: "config"
      device_class: "restart"

Vous l'aurez compris, il s'agit plus d'un exercice de style qu'autre chose. Mais ça m'aura permis de comprendre comment créer des devices MQTT non reconnus par le discovery:. Merci @Mathieu pour ta participation !

Sources



Home Assistant & Keypad

Notre serveur domotique préféré inclus un système de sécurité intrusion, communément appelé alarme. Attention, c'est du DIY, ça fait le job, mais ça ne répond pas aux normes en vigueur :

Les systèmes d'alarmes sont évalués en fonction de divers critères donnant lieu à l'attribution d'une certification appelée "norme alarme". En France, les alarmes sont certifiées par le CNPP, qui leur attribue des normes : NFA2P bouclier 1, NFA2P bouclier 2, NFA2P bouclier 3, suivant le degré de sécurité. Au niveau européen, il existe également une norme alarme : la norme EN 50131.

Ceci étant posé, rappelons de Home Assistant intègre un panneau d'alarme basic que l'intégration Alarmo vient avantageusement compléter, et dans l'absolu ça fait mieux que beaucoup de produit du marché.

Pour une bonne efficacité on part du principe que l'installation Home Assistant est fiable et secourue par un UPS.

Dans cet article je ne vais pas détailler le fonctionnement de cette alarme mais m'intéresser aux différentes façons de l'activer / désactiver :

  • Via l'application mobile : facile, mais fastidieux à l'usage. Tous les occupants ne disposent pas nécessairement de l'application mobile Home Assistant.
  • Avec un bouton ou une télécommande : facile, mais il faut transporter l'objet et les distribuer.
  • Avec un badge ou tag RFID sur un lecteur : lecteur esp32 à configurer, il faut transporter l'objet. Facile à distribuer et à révoquer.
  • Avec un badge et un téléphone mobile : facile et sécurisé, il faut enregistrer au préalable les mobiles qui devront disposer de l'application Home Assistant..
  • Avec un clavier numérique : le mode classique et universel, changement des codes faciles, encore faut t'il trouver un clavier, et c'est l'objet de cet article.

Un keypad Zigbee compatible

Il y a quelques jours j'ai vu passer une vidéo qui parle d'un kit alarme Linkind qui utlise Zigbee. Ce kit est composé d'une sirène qui est en fait un hub Zigbee qui se connecte au cloud du fabricant chinois pour gérer l'ensemble, d'un clavier et de quelques détecteurs. L'auteur de la vidéo à utilisé zigbee2mqtt et Node Red (je n'aime pas) pour l'intégrer à Home Assistant, moi je vais essayer de faire ça via ZHA.

J'ai commandé ce kit chez Amazon (28 €) en me disant qu'au pire ce serait un retour de plus, mon idée étant d'utiliser le clavier. Il y a des travaux en cours sur le Hub / Sirène mais c'est loin d'être aboutit. En ce qui concerne les capteurs il est possible de les associer via ZHA (ou z2m et Deconz).

Premier problème que je n'ai pas résolu, le code (1234 par défaut) qui se change via l'application du constructeur. Sauf que quand on l'intègre avec ZHA ça passe par un reset et on se retrouve avec le code par défaut. Bref un clavier avec comme code 1234 ça ne servirait pas à grand chose. Mais il y a une astuce, et la voici : (et une info à la fin de cet article)

Quand on entre une information sur le clavier, celle ci est envoyée à Home Assistant via ZHA (ça doit fonctionner à l'identique avec Deconz, sauf que pour l'instant il n'est pas reconnu) et on peut la récupérer via les "events". Voici un exemple si je saisit Disarm + 1234 + Valid sur ce clavier :

{
    "event_type": "zha_event",
    "data": {
        "device_ieee": "69:0a:x2:ff:fe:xa:x8:22",
        "unique_id": "69:0a:e2:xf:xe:xa:88:2x:1:0x05xx",
        "device_id": "c036fgqd qfdqs56hshs56shsdd06152267ab",
        "endpoint_id": 1,
        "cluster_id": 1281,
        "command": "arm",
        "args": {
            "arm_mode": 0,
            "arm_mode_description": "Disarm",
            "code": "1111",
            "zone_id": 0
        }
    },
    "origin": "LOCAL",
    "time_fired": "2022-02-21T23:27:45.169891+00:00",
    "context": {
        "id": "edada8770ddfd7045b1835acb0888bad",
        "parent_id": null,
        "user_id": null
    }
}

A partir de là il est facilement possible de traiter cette information dans une automation et de générer une action, ici un message :

automation:
- alias: Keypad Test
  description: 'Triggers an Event When code 1111 is entered into any keypad.
  trigger:
    - platform: event
      event_type: zha_event
      event_data:
        command: 'arm'
        args:
          arm_mode: 0
          arm_mode_description: 'Disarm'
          code: '1111'
          zone_id: 0
  condition: []
  action:
    - service: notify.slack_hass_canaletto
      data:
        message: "{{now().strftime('%d/%m/%Y, %H:%M:%S')}} > ENTER HOME | Code 1111 | State : {{ states.alarm_control_panel.alarmo.state }}"

Et là ou ça devient intéressant, c'est que l'on peut saisir n'importe quoi et que ça sera toujours remonté via un event. A partir de là on peu faire passer tous les codes possibles via 2 pseudos modes d’armement, voire même le disarm.

  • Arm_All_Zones
  • Arm_Day_Home_Only

Bon c’est un peu du bricolage… mais ça fait le taff. Dans la pratique, de base le désarmement demande le code enregistré dans le clavier (1234 par défaut) on peu armer les deux modes à la volée avec n'importe quel code, par exemple :

Touche Arm Home + 4444 + Valid va envoyer un event avec :

"args": {
            "arm_mode": 1,
            "arm_mode_description": "Arm_Day_Home_Only",
            "code": "4444",
            "zone_id": 0

Touche Arm Away + 5555 + Valid va envoyer un event avec :

"args": {
            "arm_mode": 3,
            "arm_mode_description": "Arm_All_Zones",
            "code": "5555",
            "zone_id": 0

A partir de là on interprète le code avec une automation et on lui fait faire ce que l’on veut très simplement.

automation:
  alias: Keypad Test
  description: 'Triggers an Event When code 1111 is entered into any keypad.'
  trigger:
    - platform: event
      event_type: zha_event
      event_data:
        command: 'arm'
        args:
          arm_mode: 0
          arm_mode_description: 'Disarm'
          code: '1111'
          zone_id: 0
  condition: []
  action:
  - service: alarm_control_panel.alarm_disarm
    data:
      code: !secret alarm_code
    entity_id: alarm_control_panel.alarmo
  - service: alarm_control_panel.alarm_disarm
    data:
      code: !secret alarm_code_visonic
    entity_id: alarm_control_panel.visonic_alarm
  - service: notify.slack_hass_canaletto
    data:
      message: "{{now().strftime('%d/%m/%Y, %H:%M:%S')}} > ENTER HOME | DISARM ALARM's | State : {{ states.alarm_control_panel.alarmo.state }}"

Bonus

Rester appuyé 3 secondes sur SOS, ça active le Panel alarme Linkind dans HA et on peut traiter l'information.

Edit 05/07/2022

Je ne m'étais pas repenché sur la question de ce code 1234 par défaut depuis l'écriture de cet article. Mais Aurel RV a creusé un peu plus et à découvert par hasard que ZHA sait gérer ce code par défaut. Depuis quand je ne sais pas.

Le clavier étant vu comme un panneau de contrôle d'alarme, on pourra interagir avec Alarmo ou continuer à se servir des autres codes vie les events pour commander d'autres actions...

Conclusion

Ce résultat n'est pas totalement satisfaisant (mais qui le devient depuis que ZHA gère ce code), mais ça permet de faire passer les bons codes à Alarmo et c'est utilisable. De plus on peut utiliser d'autres codes pour déclencher d'autres actions, ouvrir un portail, allumer des projecteurs, etc....














Home Assistant & Alarme

De base Home Assistant contient ce qu'il faut pour construire son propre système d'alarme DIY. Ca fonctionne très bien avec un peu d'huile de coude, et même que certains n'hésitent pas à publier sur ce sujet des articles du genre pute à clics, qui en fait n'expliquent rien et proposent plus de liens sponsorisés que de mots utiles. Soyons sérieux, il suffit de chercher sur Google avec deux ou trois mots clés pour trouver de bien meilleures explications.

De mon coté je ne vais pas vous parler de ça (Alarm Control Panel) mais d'une intégration faite par Niels (le développeur du Scheduler). Cette intégration très poussée va cous permettre de créer un système d'alarme personnalisé en quelques clics de souris.

Attention :  on parle ici d'un système de sécurité DIY, donc non agrée par les assurances et autres... Ca ne veut pas dire que ça ne fonctionne pas, juste que ça ne répond pas aux normes NF en vigueur dans ce domaine.

Alarmo

C'est le nom de cette intégration que vous allez pouvoir installer depuis HACS. Ensuite il suffit de l'ajouter dans le menu des intégrations. Je ne vous fait pas un dessin, comme toujours Niels documente très bien ses créations.

Une fois en place vous allez voir apparaitre Alarmo sur la barre latérale. On clique et obtient la page de configuration qui comporte plusieurs onglets.

Les réglages généraux

je ne vais pas les décrire en détail car ils sont parfaitement explicites, juste vous dire que l'option MQTT servira à communiquer avec des applications tierces, une tablette murale par exemple, mais on y reviendra. Pour le reste on règle des délais, des zones et les différents modes de l'alarme selon que l'on soit absent ou que l'on veuille conserver une sécurité périphérique la nuit. Ou encore un mode personnalisé à customiser.

Les capteurs

Cet onglet nous permettra de les sélectionner et de les adapter à chaque type de surveillance. Par exemple en mode nuit seul les capteurs périphériques (portes et fenêtres seront surveillées alors que les détecteurs d'incendie sont surveillés dans tous les modes.

Les codes

Ici on va configurer les utilisateurs et leurs codes d'activation. Dans la pratique je trouve qu'ouvrir son smartphone pour rentrer un code est encore moins pratique que de le saisir sur un boitier mural. Il existe une autre option qui n'est pas prévue ici et nécessitera une petite automation, c'est l'utilisation de tags RFID. Par exemple, dans l'automation qui suit, quand je passe mon mobile sur le tag RFID collé sur la porte on va désactiver l'alarme et loguer cette action dans Slack. On pourrait bien sur également en profiter pour exécuter d'autres actions...

- alias: "Alarm : Action on return"
  trigger:
  - platform: tag
    tag_id: b38qdq2-c0qdsddc-43cds2-8881-c6a7824fa4ff # TAG Porte
  action:
  - service: alarm_control_panel.alarm_disarm
    data:
      code: !secret alarm_code
    entity_id: alarm_control_panel.home_alarm
  - service: notify.slack_hass_canaletto
    data:
      message: "{{now().strftime('%d/%m/%Y, %H:%M')}} > ENTER HOME | DISARM ALARM | State : {{ states.alarm_control_panel.home_alarm.state }}"

On peut également utiliser le RFID avec un lecteur de tags et des cartes ou portes clé RFID. Autre possibilité, utiliser une télécommande, un bouton Aqara par exemple qui permettra d'exécuter des actions différentes selon le nombre de clics

Une variante pourrait consister à désactiver par géolocalisation, mais non, mauvaise idée, car si on vous dérobe votre mobile il pourrait servir à désactiver alors que le RFID ne fonctionnera que si ce même mobile est déverrouillé. Par contre on peut imaginer utiliser la géolocalisation pour activer l'alarme en considérant que tous les occupants sont hors zone...

Les actions

Le dernier paramétrage porte sur les actions. On a deux types d'actions possibles, des notifications et des actions plus concrètes. Les notifications (notify.xx) nous permettront de tenir un journal des évènements, sur Slack par exemple, et de notifier une ou plusieurs alarme(s) par SMS en précisant la source de déclanchement. Il est également possible à chaque étape de faire de doubler ça avec des notifications vocales, pour ça je vous conseille de créer des notifiers adaptés au TTS que vous utilisez (ici le cloud Home Assistant NabuCasa). Cela sera par exemple très pratique pour avoir un retour vocal si l'alarme de veut pas s'activer car une fenêtre est ouverte, et vous préciser quelle ouverture il faut fermer, une fonctionnalité gérée par Alarmo.

notify:
  - name: tts_sonos_hall
    platform: tts
    tts_service: tts.cloud_say
    media_player: media_player.Sonos_hall

Les actions permettent quant à elles de déclencher des appareils ou des scripts. On peu par exemple en cas d'intrusion détectée allumer des projecteurs, une sirène ou lancer un script pour combiner des actions plus complexes.

Aller plus loin

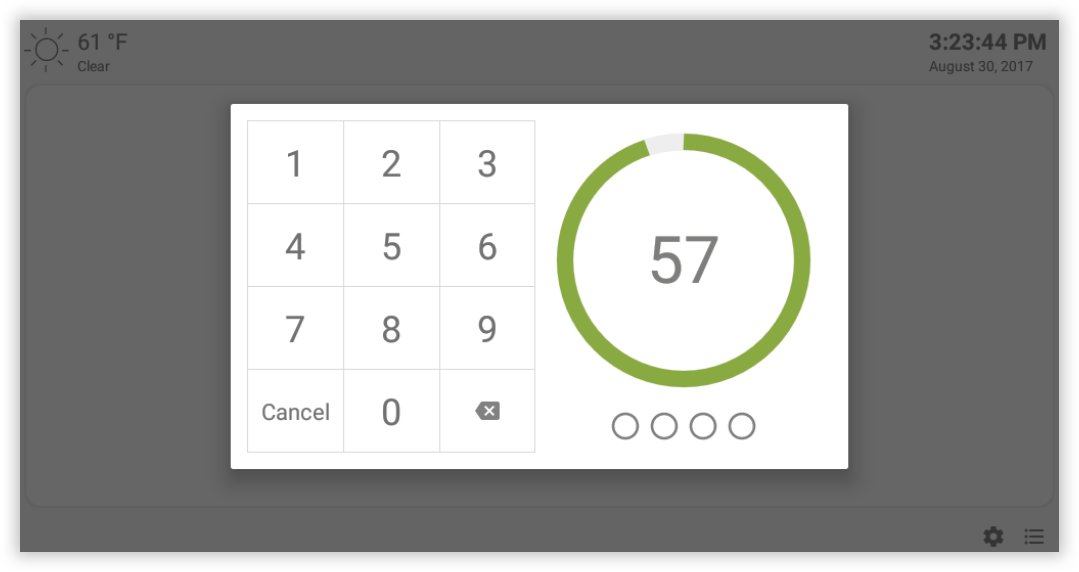

Et puis il y a ceux qui aiment les afficheurs de contrôle muraux. Pour ça un autre développeur a créé de son coté MQTT Alarm Panel, un autre système d'alarme conçurent basé sur une application Android qui travaille en MQTT avec Home Assistant. C'est plus primaire, par contre l'interface sur une tablette est parfaite, elle affiche par défaut l'état de l'alarme et en option Lovelace. Et la bonne nouvelle c'est que les deux développeurs sont en train de discuter pour s'entendre entre eux de façon à ce que le projet Android puisse s'adapter facilement à Alarmo. Elle est pas belle la vie open source  !

Notez que...

Pour une efficacité maximale Il est évident que tout ce qui va se rapporter à ce système d'alarme devra être autonome. Home Assistant sur onduleur, mais également les moyens de transmission (routeur, voire routeur GSM), ainsi que les sirènes, etc... Il existe également des sirènes secourues en Zigbee comme la Heiman HS2WD dans sa version Zigbee par exemple, ou encore des sirènes vraiment pas couteuses et très puissantes, bref, pas de liens mais Amazon Et AliExpress sont vos amis...
