Home Assistant & Coupures secteur

Ceux qui habitent à la campagne le savent, le réseau ERDF/Enedis est dans un état suffisamment lamentable pour que la moindre intempérie provoque des coupures électriques. Par ailleurs il peut arriver que pour une raison ou une autre un différentiel saute. Et ces coupures on un impact sur toute installation domotique, si sur certains appareils on peut gérer le comportement lors de la reprise électrique (Shelly par exemple) ce n'est pas le cas de beaucoup d'ampoules ou de prises commandées (Tuya pour le mauvais élève), il faudra donc gérer ce que l'on fait lors de la reprise en domotique et / ou être avertit en cas d'absence afin de mandater quelqu'un pour réarmer le différentiel du congélateur...

Et pour ça il faut que Home Assistant soit très rapidement informé sur les points de coupure possibles afin par exemple de sauvegarder et restaurer un état comme j'en avait parlé ici. Chez moi je dénombre 4 point de coupures. Le disjoncteur général + 4 disjoncteurs différentiels (1 par étage de mon tableau électrique).

Il me fallait donc un système qui me permette de tester la non présence électrique sur ces 5 points de coupure. Pour y parvenir j'ai commandé une carte qui comporte 8 optocoupleurs (lien non sponsorisé) (ça existe en 1, 3 et 8 canaux) que je vais pouvoir exploiter en GPIO. Le principe est simple, si présence électrique en entrée le port passe à 1.

Au départ je comptais exploiter ça sur le Raspberry qui me sert en remote pour le Zigbee et BLE avec l'intégration GPIO idoine, mais ce n'était pas assez réactif, j'ai donc opté pour un ESP que j'avais sous la main, et c'est ainsi que j'ai mis le doigt dans Tasmota, chose dont je connaissait l'existence grâce à @mathieu qui en fait une promotion quasi sectaire, mais que je n'avais jamais exploré...

ESP8266

Ce module présente l'avantage de s'alimenter en Micro USB, avantage car on a tous dans nos tiroirs des chargeurs et des câbles dans ce format. C'est également avec ce câble que l'on va le brancher sur un PC afin de le Tasmotiser (pas sur que l'Académie ajoute ce verbe cette année). Pour le reste, je ne suis pas spécialiste pour vous parler de ses avantages et inconvénients, ah si, il était présent au fond de mon tiroir.

On lance tasmotizer.exe (ça existe pour d'autres confessions que Windows) et le reste se fait tout seul, ça va même télécharger le firmware idoine. Presque trop facile. Une fois que c'est fait alimente l'ESP et on se connecte dessus en WI-FI afin de renseigner notre SSID dédié IoT. Après un redémarrage on peut ouvrir avec un navigateur et débuter la configuration du module. Je vous laisse trouver comment repérer l'IP et lui faire une réservation DHCP.

Tasmota

Dans la configuration on commence par choisir le type de module (Generic 18) et on configure 5 GPIO en mode SWITCH. Attention tous les ports ne sont pas utilisables, il faut tâtonner un peu quand on ne connait pas la signification des options possibles.

Ensuite on va passer à la configuration MQTT (Host, port, user et password). Et c'est tout. Enfin, il faut tout de même connecter notre carte optocoupleur avec l'ESP avec des câbles Dupont (+3.3, GND et GPIO 1 2 3 4 5).

Intégration

Sous Home Assistant il a plusieurs façons d'exploiter Tasmota (voir ici), en mode pur MQTT pour intégriste barbu (au sens Geek du terme hein !) en déclarant les devices en YAML, en mode MQTT discovery et depuis peu avec l'intégration Tasmota officielle qui va s'appuyer sur MQTT pour créer les devices et les entities. Comme je ne suis pas barbu et que je pense qu'il faut s'ouvrir au plus grand nombre, vous imaginez bien que j'ai choisit cette option.

On ajoute l'intégration avec le bouton + dans les intégrations et on laisse les options de base.

Ensuite on va dans la console du module Tasmota afin de saisir quelques options (que l'on pourrait du reste envoyer en MQTT ou en HTTP...).

SetOption19 0 # Pour lui dire de ne pas faire du discovery en MQTT mais via l'intégration Tasmota

SetOption114 # Pour activer le mode switch

SwitchMode1 2 # Mode folow inversé (0 = on, 1 = off) sur switch 1
SwitchMode2 2 # Mode folow inversé (0 = on, 1 = off) sur switch 2
SwitchMode3 2 # Mode folow inversé (0 = on, 1 = off) sur switch 3
SwitchMode4 2 # Mode folow inversé (0 = on, 1 = off) sur switch 4

Normalement à ce stade il ne nous reste plus qu'à tester notre montage en alimentant chacun des ports en 220 V. Attention, on ne le répètera jamais assez, le 220 V c'est très dangereux, donc on prend ses précautions (et si on ne le sent pas on retourne jouer à la marelle avec ses copines !). Moi je décline bien sur toute responsabilité.

Vous devriez rapidement obtenir quelque chose qui ressemble à ça :

Usage

Il ne restera ensuite plus qu'à exploiter ces binary_sensor: pour des actions ou des notifications, et pour ça je vous conseille l'intégration alert...

alert:
  tableau_1:
    name: Diff 1
    entity_id: binary_sensor.switch2
    state: 'off'   # Optional, 'on' is the default value
    repeat:
      - 10
      - 30
      - 60
      - 300
    can_acknowledge: true  # Optional, default is true
    skip_first: true  # Optional, false is the default
    message: "{{ states.sensor.date_time.state}} > ALERTE | Différentiel 1 : OFF"
    done_message: "{{ states.sensor.date_time.state}} > ALERTE | Différentiel 1 : OK"
    notifiers:
      - slack_hass_canaletto
      - Free_Mobile

Voilà, presque trop simple. Et merci à ceux qui m'ont aidé à cogiter tout ça !



Home Assistant, restauration d'état après une coupure secteur

Comme d'aucuns ont pu le remarquer, les ampoules connectées s'allument après une coupure secteur (Mi, Hue, Ikea, Tuya, etc...)., c'est logique car si on les actionne depuis un inter d'origine il faut bien que l'ampoule répondre en dehors de tout contexte domotique, bien que certaines, Shelly par exemple, permettent comme les prises commandées et modules de choisir cet état.

Pour palier à ce problème et ne pas retrouver toutes mes ampoules allumées quand je rentre à cause d'une coupure ayant eu lieu dans la journée, j'ai fait un groupe d'ampoules (dans light.yaml) à éteindre après que l'onduleur ait signalé la reprise électrique (ça sous entend bien sur d'avoir configuré un addon sur l'onduleur afin d'avoir le binay_sensor: idoine).

- platform: group
  name: Groupe de Coupure
  entities:
    - light.tuya_cour_1
    - light.tuya_cour_2
    - light.tuya_chevet
    - light.tuya_strip_antoine
    - light.hall_1
    - light.hall_2
    - light.cuisine_led
    - light.sejour_led
    - light.cuisine_lampe_de_table
    - light.bureau_led_bt
    - light.ikea_r14_entree
    - light.ikea_e27_tv

Et une petite automation :

- alias: P - Light OFF après reprise électrique
  description: ''
  trigger:
  - platform: state
    entity_id: binary_sensor.ups
    from: 'off'
    to: 'on'
  condition: []
  action:
  - service: light.turn_off
    data: {}
    entity_id: light.groupe_de_coupure

Ca fonctionne mais ce n'est pas satisfaisant car ça éteint toutes les ampoules, et pas seulement celles qui étaient éteintes avant la coupure. J'ai commencé par me dire qu'idéalement il faudrait connaitre leur état avant la coupure, le stocker dans des input quelque chose et faire une automation de malade à exécuter lors du rétablissement électrique. Ca m'a donné mal au crane et j'ai procrastiné la chose...

Et puis, en discutant dans notre groupe préféré et confidentiel, la lumière jaillit ! Il y a une fonctionnalité souvent peu utilisée dans Home Assistant, ce sont les scènes. En général on crée une scène, genre j'allume des ampoules à telle ou telle intensité ou couleur, je baisse les stores, et je lance un film sur Netflix... Mais, si on lit la doc jusqu'au bout on découvrira que l'on peut également créer des scènes à la volée, un peu comme un snapshoot de l'état de certaines entités.

Et là ça devient très simple. Si une ampoule n'est plus alimentée, elle ne signale pas son état à Home Assistant. Il suffit alors d'enregistrer son état dans une scène dès lors que le binary de l'onduleur passe à OFF :

- alias: P - Sauve l'état des lampes lors d'une coupure
  trigger:
  - platform: state
    entity_id: binary_sensor.ups
    from: 'on'
    to: 'off'
  condition: []
  action:
  - service: scene.create
    data:
      scene_id: light_state
      snapshot_entities:
      - light.tuya_cour_1
      - light.tuya_cour_2
      - light.tuya_chevet
      - light.tuya_strip_antoine
      - light.hall_1
      - light.hall_2
      - light.cuisine_led
      - light.sejour_led
      - light.cuisine_lampe_de_table
      - light.bureau_led_bt
      - light.ikea_r14_entree
      - light.ikea_e27_tv

Et de restaurer la scène quand celui ci passe à ON :

- alias: P - Restaure l'état des lampes lors d'une coupure
  trigger:
  - platform: state
    entity_id: binary_sensor.ups
    from: 'off'
    to: 'on'
  condition: []
  action:
  - delay : '00:00:60' # On ajoute une temporisation afin que les ampoules se reconnectent
  - service: scene.turn_on
    data:
      entity_id: scene.light_state

Et on retrouve l'état de l'éclairage avant qu'Enedis ait sévit. Car si les coupures électriques sont peu fréquentes en ville, à la campagne le moindre aléa climatique en provoque, ce qui en dit long sur l'état du réseau.

J'ai pris ici l'exemple de l'éclairage lors d'une coupure secteur. Mais il est tout à fait possible de restaurer ainsi l'état d'autres entités, mais également de s'en servir dans d'autres contextes, par exemple sauvegarder un état d'éclairage avant de fermer les volets ou de regarder un film, et de le restaurer ensuite. Avec Emby (et surement d'autres triggers) on peu par exemple jouer deux états selon que l'on appuie sur PLAY ou PAUSE... La suite n'étant qu'une question d'imagination ;-)





Home Assistant & Enedis

Dans le grand foutoir de la pseudo concurrence des fournisseurs d'électricité on trouve Enedis qui gère les infrastructures et vous colle d'autorité un compteur Linky. On ne va pas parler ici des polémiques que cela à suscité, sa dangerosité sanitaire est très certainement moindre que toutes les technologies que nous utilisons, tout au moins pourrais t'on s'interroger sur son cout global qui sera nécessairement répercuté sur les clients.

Ce qui m'intéresse ici c'est ce que l'on peut en faire. Enedis remonte en temps (presque) réel (toutes les heures) les informations de consommation et on peut donc imaginer qu'il est possible de récupérer facilement ces informations qui après tout nous appartiennent. En fait ce n'est pas si simple et il semblerait que ce soit tout le contraire, Enedis faisant tout pour en limiter l'usage à la consultation de son piètre site web, tout en ayant certainement une arrière pensé de monétisation possible... Ainsi, au fil du temps, les diverses extensions permettant la récupération de ces informations ont été mises en échec.

A ce jour, et d'après mes informations, la règle est que seule une société a la possibilité de demander un accès (gratuit pour l'instant) à l'API. Ca limite fortement nos habitudes de DIY !

Alors un développeur de la communauté (M4dm4rtig4n) a eu la riche idée, un projet personnel qui se sert de la façade légale de son employeur, de monter une passerelle d'accès : https://enedisgateway.tech. On lui fait confiance, il fera tout pour assurer la confidentialité des données, mais l'utilisation de cette passerelle sous entend de confier l'accès à vos données à cette société. Le risque est faible, les données peu sensibles, le jeton est révocable, et surtout rien ne vous force à utiliser cette passerelle qui pour l'instant est la seule solution fonctionnelle.

Dans la pratique

On commence, si ce n'est pas fait, par créer un compte sur le site Enedis et y associer votre compteur Linky. Attention, j'espère qu'Enedis maitrise mieux le réseau électrique que le CSS car il y a pas mal de bugs et il vaudra mieux faire tout ça avec Firefox, car aléatoirement ça ne passe pas sous Edge ou Chrome (qui est juste le navigateur le plus utilisé au Monde). Ensuite on se rend sur la passerelle (https://enedisgateway.tech) et on crée un token qui aura cette forme :

Votre token : 1ETPfWPjxmkHe2GfsggdfhdgfshgfhgfNRKnhdgfhMpOrGzKe3i

Vos points de livraison : 258465654641

Il ne faut pas oublier d'activer l'enregistrement de la consommation horaire et de sa collecte si on veut disposer des infos HP/HC. Une commande de test est fournie, elle permettra de vérifier que ça fonctionne avant de passer à la suite

curl -X POST https://enedisgateway.tech/api -H 'Authorization: 1ETPfWPjxmkHe2G2hj87w8shfgsdfghsdfghhsfghgfhjsfOrGzKe3i' -H 'Content-Type: application/json' -d '{"type": "consumption_load_curve","usage_point_id": "25464656546695","start": "2020-11-10","end": "2020-11-11"}'

A partir de là on peu repasser sous Home Assistant et installer dans HACS deux Custom repositories créés par un autre développeur de talent (saniho) de la communauté HACF, qui correspondent d'une part à un composant qui va créer un sensor personnalisé, et d'autre part une carte pour Lovelace.

Une fois ces deux installations terminées on redémarre Home Assistant, et on crée le sensor, ce qui nécessitera un nouveau redémarrage.

sensor:
    - platform: myEnedis
      token: fTEHWCldfsgsdfghsjdhjdFGHJFHSDHDSFGhfdfhNfWqwCE3
      code: 464554438199434
      heures_creuses: "[['00:00','05:00'], ['21:30', '24:00']]"
      hc_cout: 0.1337
      hp_cout: 0.1781
      scan_interval: 3600
      delay: 7200  # OPTION

Après un redémarrage et le temps que tout se mette en place, le sensor.myenedis devrait nous retourner ces informations :

attribution: ''
version: 1.0.2.5
lastSynchro: '2020-11-20T23:51:21.456065'
lastUpdate: '2020-11-20T23:51:21.456048'
timeLastCall: '2020-11-20T23:51:21.456021'
yesterday: 53347
last_week: 240629
day_1: 53347
day_2: 42741
day_3: 42420
day_4: 30767
day_5: 36311
day_6: 35932
day_7: 32130
daily:
  - 53.347
  - 42.741
  - 42.42
  - 30.767
  - 36.311
  - 35.932
  - 32.13
halfhourly: []
offpeak_hours: 19.947
peak_hours: 33.4
peak_offpeak_percent: 62.60895645490843
yesterday_HC_cost: 2.6669139000000004
yesterday_HP_cost: 5.94854
daily_cost: 8.6154539
current_week: 169275
last_month: 909684
current_month: 702447
last_year: null
current_year: 2670999
errorLastCall: >-
  {'error': 'result_404', 'enedis_return': {'error': 'no_data_found',
  'error_description': 'no measure found for this usage point', 'error_uri':
  'https://bluecoder.enedis.fr/api-doc/consulter-souscrire'}}
monthly_evolution: 0
unit_of_measurement: kWh
friendly_name: myEnedis

Vous pourrez utiliser ces données à souhait, ce sont des attributs, mais le plus simple reste de créer une carte custom et on y coller ça :

type: 'custom:content-card-linky'
entity: sensor.myenedis
showInTableUnit: false

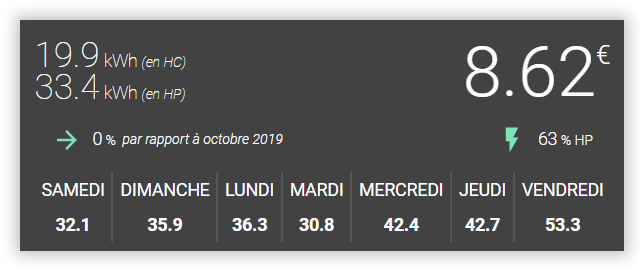

Et le résultat est tout de suite bien plus lisible. Voilà. Et pour suivre le projet ça se passe ici sur HACF.

Alternatives

Ici je vous ai parlé d'une solution native dans Home Assistant. Mais les afficionados de NodeRed vous diront que non, que c'est nul et qu'il faut le faire en NR. Vu que je ne parle jamais de NodeRed, vous avez déjà compris que je ne suis pas fan, même si j'ai pas mal testé et que je trouve le concept génial, pour l'heure je préfère me cantonner au YAML, après tout j'en ai bien chié pour comprendre, et comme disais ma tante qui n'avais jamais eu de descendance, je ne vais pas jeter tout de suite le bébé avec l'eau du bain ! Mais bon, pour ceux qui veulent faire tout ça avec NodeRed, ça se passe ici, toujours sur HACF.

Une autre possibilité est de se servir de la prise Teleinfo que l'on trouve sur les compteurs, mêmes plus anciens. Il existe plusieurs montages DIY, certains à base ESP et même sous Tasmota. Mais ça on en reparlera bientôt.

EDIT 18/03/2021 : Cette intégration comporte deux dépendances de taille. Enedis dont la plateforme est instable et n'a aucune volonté de rendre ces donnes disponibles, tout au moins gratuitement et facilement. Du coup seul les professionnels peuvent y accéder, mais certains fournisseurs alternatifs commencent à proposer une API. L'autre dépendance c'est l'intermédiaire bénévole sur lequel s'appui cette intégration. Il faut de son mieux tout comme le développeur. Mais voir cette intégration cassé lors de chaque redémarrage, devoir régulièrement refaire un consentement, bref, pas envie de revivre l'époque Jeedom avec des plugins instables. Donc j'ai désactivé, je reste en observation, mais je m'appuie sur mon Shelly EM, peut être un peu moins précis mais bien plus fiable pour l'instant.
