Augmenter la puissance d'un Shelly RGBW2

Voilà un sujet qui me fait galérer depuis un un bon moment. J'ai des luminaires équipés de 4 lampes halogène G53 en 12 V / 50 W. Ces lampes sont alimentées par deux transformateurs intégrés au luminaire. Ils étaient commandés par un variateur Legrand qui accepte la charge de 200 W sur transformateur et pour le second un Fibaro Dimmer 2 non connecté à Home Assistant car je n'ai rien en ZWave. Le Fibaro supporte les 200 W, pas le dimmer Shelly.

Alors vous allez me dire qu'à notre époque on remplace les halogènes par des leds. Oui bien sur, et j'ai essayé. Le résultat est vraiment très moche, et même avec de de lampes led en G53 le rendu est très désagréable dès lors que l'on diminue la luminosité, quant à la directivité très inégale. Par exemple des lampes led G53 Philips données pour un faisceau de 24° débordent totalement... A la limite ces lampes sont exploitables en mode full dans une vitrine, mais absolument pas pour créer une ambiance. Et comme dans mon cas elles ne sont pas souvent allumées, le gain d'économie ne fait pas partie de mes préoccupations. J'ai toutefois testé et je vais vous décrire les écueils d'installation.

Remplacement de 4 G53 de 50 W par 4 G53 Led de 11 W

On pourrait penser qu'il suffit de remplacer le dimmer Legrand par un Dimmer 2 Shelly et de remplacer les lampes.

Trop simple, il va également falloir remplacer les deux transformateurs d'origine AC 220/12 V qui alimentent chacun deux lampes par un transformateur adapté aux lampes led. On m'a conseillé le HTM 70/230 de chez Osram, mais il en existe plein d'autres. Une fois celui-ci installé ça semble fonctionner, mais il est impossible de faire l'étalonnage, la variation n'est pas linéaire et à certains niveaux ça scintille, c'est donc inexploitable. Et là on commence à fatiguer...

En fait il y a une solution qu'un collègue a trouvée au fond d'un forum, peu orthodoxe certes, il faut rétrograder le firmware du Dimmer2 en 1.8.3. Et là miracle, ça fonctionne, on peut à peu près étalonner et la variation est linéaire. Attention toutefois à fixer un seuil minimum dans la configuration sans quoi si on baisse trop la luminosité la lampe ne se rallumera pas. Il est toutefois étonnant que Shelly n'ait toujours pas apporté de solution durable.

Bref, c'est exploitable, mais comme je le disait plus haut, c'est vraiment très moche à faible luminosité, en gros pendre une ampoule nue au plafond donnerait le même résultat..

Alternative...

Je vais donc réinstaller les G53 halogène d'origine et essayer de les faire varier, et que cela soit possible via la domotique afin de créer des scènes.

Si j'avais 3 fils au plafond j'aurais installé deux Dimmer2 Shelly, c'est ce que j'ai fait dans une autre pièce avec les deux Dimmer Shelly sous les interrupteurs de type poussoir et ça fonctionne, un peu poussivement à l'allumage, mais de de façon autonome (j'y tiens et c'est un principe de base), mais aussi via Home Assistant. Sauf que dans le cas qui me préoccupe je n'ai pas de neutre sous l'interrupteur (d'où le Dimmer2).

Entre temps François Bergeret (Quintium, le distributeur Shelley pour la France), qui est toujours de bon conseil dans cet environnement, m'a suggéré d'utiliser un Shelly RGBW2. En fait je ne savais pas que le RGBW2 a un mode qui permet en fait d'obtenir 4 dimmers indépendants. On va toutefois se retrouver face à deux obstacles :

  1. Le RGBW2 s'alimente en DC, il va falloir utiliser un transformateur 220AC/12VDC supportant plus de 200 W et suffisamment petit pour s'insérer dans le luminaire.
  2. Le RGBW2 supporte bien 288 W mais en 24 V. Donc en 12 V ce sera 144 W, ce qui sera insuffisant pour nos 4 lampes de 50 W. J'avais bien pensé à un bricolage consistant à mettre les lampes en série de deux afin d'exploiter le tout en 24 V, mais la charge reposerait uniquement sur deux sorties du RGBW2, et je pense que ce n'est pas fait pour...

Et là Francois m'a suggéré d'utiliser un amplificateur. Je ne connaissait pas non plus cette technologie qui semble très utilisée dans le monde des bandes led. Cet amplificateur traite en entrée 4 signaux issus du driver led (ici le RGBW2) s'alimente séparément et ressort le signal à la puissance souhaitée.

J'ai donc commandé dans la nuit un modèle suffisamment petit pour pouvoir d'insérer dans le luminaire et suffisamment puissant pour alimenter les 4 G53 de 50 W. Et par magie Amazon me l'a livré avant midi !

  • Tension d'entrée : DC12-24V
  • Sortie : 4 circuits, courant de charge maximal: 6A pour chaque canal.
  • Puissance totale de sortie : 24A.
  • Puissance de sortie : max 288 W (12 V), max 576 W (24 V)

Il en existe une pléthore de modèles, à vous de chercher (par principe je ne mets pas de liens (et encore moins sponsorisés) vers les gros sites de vente sur ce blog).

J'ai donc rapidement fait le test en me servant d'une grosse alimentation 12 V DC. Il faudra que je trouve une alimentation de plus petite taille pour l'insérer dans le luminaire. Le résultat est parfait, que ce soit avec des lampes halogène de 35 W ou 50 W, ou encore avec des lampes led de 6.5 W ou 11 W.

Et cerise sur le gâteau je vais disposer de 4 dimmers séparés ce qui est un vrai plus pour créer une ambiance. Autre avantage, la puissance utilisée sur le RGBW2 est minime (0.26 W), ça devrait potentiellement augmenter sa durée de vie, mais aussi permettre au besoin son installation plus loin des lampes (limitation de base sur la longueur des câbles en 12 V).

Et l'interrupteur mural dans tout ça ?

Je tiens à ce que tout éclairage fixe soit actionnable par son interrupteur à son emplacement d'origine. Avantage ça fonctionne sans domotique et n'importe qui peut l'utiliser. Et si on cède le logement on peut même tout laisser en place (un petit dossier technique sera bien sur un plus pour l'acquéreur...).

Il y a plusieurs solutions possibles :

  1. Une télécommande gérée par Home Assistant (Xiaomi, Ikea en Zigbee ou un i3) = pas de domotique, pas de lumière.
  2. Utiliser un Shelly i3 pour interagir directement avec le RGBW3 = pas de WI-FI, pas de lumière.
  3. Un simple interrupteur ON/OFF. Ca tombe bien car je n'ai pas de neutre, mais en configurant le RGBW2 de façon idoine les lampes s'allumeront par défaut en actionnant cet interrupteur.

Oui, mais...

Bien sur c'était trop beau ! En fait sur le montage final je me suis aperçu que les lampes G53 sifflent. Avec ou sans l'ampli. Différemment selon les alims que j'utilise et selon la charge. Ces alimentations ne sont surement pas d'excellente qualité et de plus le form factor est important. Caser une alim qui chauffe (toutes les alims DC chauffent) dans le socle n'est pas une bonne idée, et à l'extérieur la seule que j'ai trouvée qui soit acceptable provoque un sifflement qui rend l'usage impossible.

Tout ça pour ça !

Me voici donc à la case départ à devoir éliminer la solution RGBW2 + Ampli.

Je suis donc repartit sur un Dimmer2. Avec les deux transformateurs AC 105W d'origine ça ne tient pas. Avec un seul de ces transformateur et deux ou trois lampes oui. Pas logique, je me suis dit qu'il était surdimensionné. J'ai donc commandé un transformateur AC220V/AC12V vendu pour une charge de 210W, avec 4 lampes de 50W il n'est pas possible d'étalonner, par contre avec 3 lampes oui avec une conso affichée de 130W. Et si ensuite on ajoute la quatrième lampe ça fonctionne très bien et la conso de 160W. Il y a tout de même des choses qu'il me faudra expliquer...

Home Assistant & Shelly

Il y a un an quand j'ai commencé à utiliser des Shelly sous Home Assistant l'évidence était d'utiliser l'intégration tierce Shelly4HASS. Depuis la compatibilité MQTT s'est bien améliorée et j'y ait trouvé un intérêt, alors même  que les équipes de Home Assistant ingéraient le support natif de Shelly au core. Donc aujourd'hui il n'y a plus vraiment d'intérêt à utiliser cette intégration tierce, toujours dans la logique de faire au plus simple. Bien que Shelley4HASS fonctionne toujours très bien et présente l'avantage de fournir beaucoup d'informations dans les attributs.

Deux options

  1. Vous débutez en domotique ou vous voulez juste allumer deux ampoules et actionner un relaie. Laissez vous guider, HA découvrira vos modules et vous les piloterez en deux clics afin d'n exploiter toutes les possibilités, l'intégration de base supporte toutes les possibilités et s'améliore de releases en releases.
  2. Vous passez vos nuits sur votre serveur domotique, vous fréquentez des barbus qui vous poussent à souder des cartes électroniques, votre facteur vous regarde bizarrement depuis que vous recevez plusieurs fois par semaine des paquets en provenance de Chine. Attention, bientôt vous n'aurez plus de famille, d'ailleurs votre femme pense à demander le divorce. Mais faites vous plaisir prenez la route MQTT, en attendant de retrouver la votre, c'est aussi une forme de liberté.

Je ne vais pas vous expliquer MQTT, d'autres l'ont fait, mais MQTT est un vrai protocole domotique en devenir. Attention toutefois, chez Shelly, c'est Cloud (App mobile, Alexa, GH) ou MQTT. Il faut choisir. Attention également aux modules Shelly fonctionnant sur piles, personnellement j'ai abandonné ces modules car même avec du WI-FI Low Energy les piles sont trop rapidement à changer, et il y a des chances qu'en MQTT ce soit encore pire. Donc pour les sondes et autres capteurs, Zigbee est à mon sens plus adapté.

MQTT sur Home Assistant

Je ne vais pas détailler ici l'a mise en œuvre de MQTT, ce n'est pas le propos, mais en gros on installe un broker (dans les adons) et ensuite on ajoute l'intégration MQTT depuis la page des intégrations. Et si on ne veut pas se taper la configuration individuelle des modules, on installe Shelly Discovery qui est un script Python qui va le faire pour vous. Pourquoi ça alors que d'autre modules vont en MQTT créer tout ce qui est nécessaire sous HA ? Simplement parce que Shelly se veut générique et ainsi ils n'ont pas à gérer cette partie. Ca se défend.

Migration vers MQTT

On commence par imprimer une liste des Shelly existants sous Shelly4HASS avec leur adresse et leur usage afin de pouvoir les repérer en MQTT.

Dans l'intégration MQTT qui a remonté nos modules c'est le moment de penser au renommage. C'est un point important et il sera bien moins aisé d'y revenir. Il y a plusieurs écoles.

  • Renommage soft ou on renomme juste le display name.
  • Renommage hard ou l'on renomme le display name et l'entité. Dans ce cas il faut le faire avant d'aller faire le travail suivant car ça aura des conséquences sur le travail d'intégration.
  • Renommage unique du display name de l'entité qui actionne (light ou switch). Ca sera utile pour le présenter dans Alexa ou GH.
  • Dans tous les cas il ne faut pas oublier d'affecter une pièce (qui sera également reprise dans Alexa et GH)
  • Et sur la config des Shelly de type relais (1, 1PM, 2.5 ou prises) utilisés pour les éclairages, aller dans Appliance type et changer general pour light.

A ce stade on veut virer Shelly4HASS dans les intégrations et aussi le composant dans HACS. Avantage on va voir tout de suite ce qui ne fonctionne plus. Mais on peu aussi le faire après avoir migré en MQTT si on ne pense pas pouvoir faire ce travail d'une traite. Quand Shelly4HASS n'est plus présent on va voir remonter automatiquement les modules via l'intégration de base Shelly. On peut éviter ça si on en a beaucoup ou simplement clique sur ignorer dans les intégrations.

discovery:
  ignore:
    - shelly

Ensuite il va falloir de la patience et comme toujours de la rigueur.

Point à vérifier pour chaque module :

  • S'ils sont affichés dans Lovelace (relais et conso).
  • S'ils sont télécommandés (par quoi, automation, BP ou ComanderX).
  • S'ils sont déclarés en utility_meter:
  • S'ils sont utilisé dans les automations ou des thermostats
  • S'ils sont utilisés dans d'autres cas particuliers.

On les faits les uns après les autres et on valide chaque étape en en vérifiant le bon fonctionnement.

Bienvenue dans MQTT !

En bonus, MQTT Explorer qui sera bien utile pour mettre au point des choses complexes et vérifier ce qui se trame sur votre broker. Broker que l'on a ici monté sur HA, mais qui dans l'absolu pourrait être sur une autre machine, un NAS, voire même sur un autre site. Il existe d'ailleurs des brokers publics pour faire communiquer différents objets entre eux. Vous allez me dire que c'est une façon de recentraliser l'information, oui, mais ça peut être nécessaire en IoT avec des objets volatiles car si l'objet A ne parvient pas à joindre l'objet B, le broker conservera alors le message le temps que l'objet B soit disponible... D'où l'intérêt d'une certaine centralisation qui peut d'ailleurs être répartie...

EDIT : un article très bien fait : https://henriksozzi.it/2021/02/shelly-e-home-assistant/ (clic droit traduire si vous ne maitrisez pas l'italien...)



Home Assistant, Shelly & Energy

Il y a quelques avantages à choisir des modules Shelly plutôt que des chinoiseries. D'abord ces modules sont aux normes européennes, et ce n'est pas juste un adhésif CE posé par un mineur au fond d'une usine chinoise (pensez surtout aux assurances qui peuvent se montrer tatillonnes en cas de sinistre), le tarif est accessible et si vous avez une question (technique ou autre) le CEO de la boite vous répondra dans le fil Facebook de la marque ou par mail.

Une chose intéressante est également que beaucoup de ces modules remontent la consommation instantanée et cumulée. Je pensais naïvement que tous conservaient la consommation cumulée en cas de coupure secteur, mais, même si dixit le CEO c'était vaguement en projet en 2019, ce n'est toujours pas le cas et cette information sera perdue localement (sauf EM), bien qu'elle reste accessible sur le cloud Shelly via l'application idoine, mais impossible à récupérer via l'API.

Pour conserver cette information je me suis un peu torturé l'esprit depuis quelques jours en cherchant différentes solutions pour stocker et conserver ce chiffre, alors qu'en fait la solution était sous mes yeux et que je l'avait déjà utilisée quand j'avais déployé mon module de calcul des couts électrique globaux. La solution passe par l'intégration utility_meter: proposée de base par Home Assistant.

Utility Meter est une intégration qui va permettre de stocker le cumul d'une valeur sur une période donnée (hourlydailyweeklymonthlybimonthlyquarterly and yearly), ainsi que la même valeur sur la période n-1. Par exemple, si vous configurez en journalier,  à 13:45 vous pourrez afficher (ou utiliser) la valeur de consommation d'un compteur depuis minuit ainsi que celle à la même heure pour le jour précédent. Imaginez juste le code et les template qu'il aurait fallut imaginer sans cette intégration...

En ce qui me concerne, en prenant par exemple un Shelly 1PM qui pilote un convecteur, ce qui va m'intéresser est de connaitre la consommation cumulée en cours et celle pour le même jour l'an dernier.

Bien sur il est possible, avec un peu d'imagination et quelques lignes de code YAML, de stocker les années précédentes dans un input_number: ou même l'évolution dans une base de données et pour les plus maniaques d'utiliser Grafana pour afficher de beaux histogrammes. Même si ça ne changera probablement rien à la facture EdF, en partant du principe que si la domotique apporte un indéniable confort, de part le surcoût induit elle permet au final rarement réaliser de vraies économies.

En pratique

Dans cet exemple j'utilise l'intégration Shelly for Hass, mais il est toute à fait possible de faire la même chose avec d'autres types de modules, voire en intégrant les modules Shelly (ou autres) avec MQTT...

On crée nos entrées utility_meter: dans notre fichier de configuration :

utility_meter:
  energy_total_yearly_ch_bureau:
    source: sensor.shelly_shplg_s_f8ccf83_total_consumption
    cycle: yearly

  energy_total_yearly_ch_cheminee:
    source: sensor.shelly_shsw_pm_68c63afaf521_total_consumption
    cycle: yearly

  energy_total_yearly_ch_salon:
    source: sensor.shelly_shsw_pm_68c63afaf658_total_consumption
    cycle: yearly

  energy_total_yearly_ch_cuisine:
    source: sensor.shelly_shsw_pm_68c63afaf1ca_total_consumption
    cycle: yearly

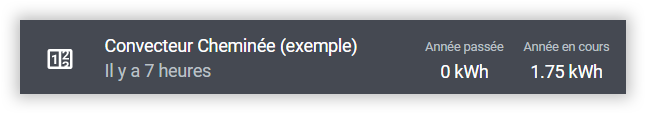

Ensuite on va pouvoir les utiliser directement pour les afficher, ici dans une carte ou j'ai utilisé le composant multiple-entity-row pour les besoins de l'affichage. Vous remarquerez l'utilisation de l'attribut last_period pour afficher l'année précédente.

entities:
  - entities:
      - attribute: last_period
        name: Année passée
        unit: kWh
    entity: sensor.energy_total_yearly_ch_cheminee
    name: Convecteur Cheminée
    secondary_info: last-changed
    show_state: true
    state_header: Année en cours
    type: 'custom:multiple-entity-row'
title: Consomation cumulée
type: entities

Bonus

Etant donné que j'avais dans un séjour ouvert trois convecteurs qui fonctionnent en même temps, j'ai créé deux sensor: pour regrouper ces informations afin de pouvoir afficher une seule ligne pour le séjour, un pour l'année en cours et un pour l'année précédente, qui de fait sera à zéro pour un moment. Attention, utility_meter: commence à compter au moment ou les entrées sont crées.

- platform: template
  sensors:
    energy_total_yearly_ch_sejour:
        friendly_name: "Total Séjour"
        unit_of_measurement: 'kWh'
        value_template: "{{
            (states('sensor.energy_total_yearly_ch_cheminee') | float) +
            (states('sensor.energy_total_yearly_ch_cuisinee') | float) +
            (states('sensor.energy_total_yearly_ch_salon') | float) }}"

- platform: template
  sensors:
    energy_total_yearly_ch_sejour_last_period:
        friendly_name: "Total Séjour (N-1)"
        unit_of_measurement: 'kWh'
        value_template: "{{
            (states('sensor.energy_total_yearly_ch_cheminee.attributes.last_period') | float) +
            (states('sensor.energy_total_yearly_ch_cuisinee.attributes.last_period') | float) +
            (states('sensor.energy_total_yearly_ch_salon.attributes.last_period') | float) }}"





EDIT 21/01/2021 : On peut parfois avoir besoin de changer la valeur d'un utility_meter: . Dans les Outils de développement / Services vous trouverez un service utility_meter.calibrate et utility_meter.reset. Sauf qu'il y a un petit bugg et seuls les utility_meter: qui ont une option tariffs: s'affichent. Qu'à cela ne tienne, il suffit de coller le nom de l'entité + TAB et ensuite changer la valeur :

entity_id: sensor.energy_total_yearly
value: 25550







Jeedom : Shelly

On en découvre tous les jours ! Je vais vous parler des équipements Wi-Fi Shelly. Il s’agit de micro-modules, avec un ou deux contacts, des modules au format DIN à insérer dans un tableau électrique, des contrôleurs RGBW ainsi qu’un capteur de température et d’humidité. Rien de bien neuf sur le soleil me direz-vous, mais contrairement aux équipements asiatiques habituels (Sonoff par exemple) qu’il faut flasher ou hacker en perdant au passage le mode de fonctionnement original, les équipements Shelley sont totalement ouverts, et si on souhaite les flasher en ESP Easy le constructeur fournit tout ce qui est nécessaire pour le faire.

De base on dispose d’une application mobile qui permet la configuration et le pilotage. Un cloud (optionnel) pour un pilotage à distance sans box, la comptabilité MQTT, une API REST et il est bien sur possible de les piloter avec Google Home ou Alexa. Cerise sur le gâteau, ces produits fabriqués en Roumanie sont vraiment certifiés CE et les tarifs sont très attractifs (10 € le relais simple).

Attention, c’est du Wi-Fi, donc il est impératif d’avoir un réseau Wi-Fi stable.

L’appairage se fait en quelques secondes avec l’application idoine, et des lors que les modules sont reconnus sur le réseau il est possible de terminer la configuration sur le serveur web intégré à ceux-ci. Etant donné que l’on va les exploiter avec une solution domotique externe, Jeedom en l’occurrence, je ne saurais trop conseiller de leur attribuer une IP fixe. Si cela est possible dans la configuration web de chaque module, personnellement je préfère me servir de mon serveur DHCP.

Pour exploiter ces modules en domotique il y a la possibilité MQTT, il doit être également possible de passer des commandes http aux modules, mais je n’ai pas testé car il y a un plugin qui fait très bien le job et qui permet de conserver la compatibilité avec l’application mobile du constructeur. Ce plugin est simple et efficace, pour chaque équipement il suffit de renseigner l’adresse IP et ensuite d’utiliser l’équipement.

Attention toutefois au module capteur de température et humidité, il fonctionne sur pile et se mets en veille, le plugin n'est de ce fait pas toujours capable de récupérer les valeurs et les relevés sont donc trop espacés.

Je trouve ces modules intéressants à plusieurs titres. La simplicité, des tarifs attractifs pour un matériel de qualité, le format DIN et une puissance admissible compatible avec la plupart des radiateurs. A prendre en compte pour remplacer par exemple des équipements Chacon au comportement parfois aléatoire, bref un pas de plus pour l’élimination du RFPLayer…
