De la ZiBase à Jeedom

L'hiver approche et il est temps de se pencher à nouveau sur la gestion du chauffage. Depuis une dizaine d'année je gère mon chauffage électrique avec une centrale domotique ZiBase de première génération. Chaque année j'ai peur qu'elle rende l’âme, ce produit n'est plus maintenu et de plus elle est dépendante d'un serveur que les repreneurs de Zodianet ont eu la générosité de laisser en l'état, je doute toutefois qu'ils soient prêts à faire quelque chose si ces serveurs venaient à lâcher.

Je cherchais donc une solution de remplacement moderne et autonome, tout au moins autonome pour les parties vitales comme le chauffage. Après avoir longtemps exploré le marché, je me suis tourné vers Jeedom, pas tant par choix, mais plus par la possibilité d'installer cette solution sur un Raspberry et commencer à explorer. Ce n'est pas la solution la plus simple, mais c'est surement une des plus complète et ouvertes. Il n'y a pas que de bons cotés, l'un des plus désagréables étant la guerre de clans que l'on peu observer sur les communautés. Mais vu le temps que j'y ai investi, j'y suis et j'y reste pour un moment !

Je vais essayer ici de décrire mon approche, la transition depuis la ZiBase et ce que j'ai pu ou voulut récupérer.

Objectifs

Le chauffage électriques sur 6 zones avec divers scénarios.

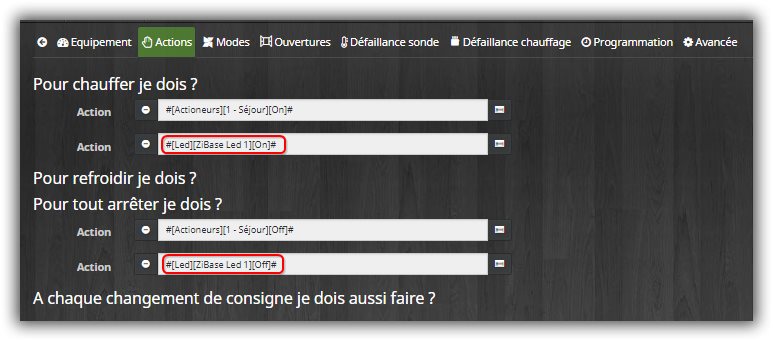

  • Le plugin Thermostat est parfait
  • Les plugins Agenda, Présence et Mode permettent de gérer manuellement ou automatiquement en fonction de calendriers et d’évènements (j’ai des amis pour diner, périodes de vacances scolaires, etc…).
  • Le plus compliqué sera de choisir les sondes de température (et hygrométrie) les plus adaptées et les plus WAF.

Le chauffe-eau

  • Le mode nuit du chauffe-eau était géré par la ZiBase, il le sera avec le plugin idoine sous Jeedom. Reste à résoudre la problématique de la sonde à installer sur l’appareil.

La VMC

  • Je ne la gérais pas mais il doit être simple de la gérer via Jeedom à partir de l’hygrométrie de la salle de bain ou de la cuisine (article)

Simulation de présence

  • Pour l’instant, j’ai choisi de ne pas intégrer cette fonction à Jeedom mais de la gérer en autonome avec des prises WiFi et l’application Tuya.

Confort et éclairage

  • Idem, c’est facilement géré en autonome avec des ampoules ou des prises WiFi et l’application Tuya, la commande se faisant depuis un smartphone, une tablette ou mieux en vocal avec Google Home (Alexa possible, j’aime bien sa voix…). Bref, c’est plus naturel.
  • Donc il n’est pas utile pour l’instant de reporter ça dans Jeedom, sauf si on veut que certains équipements soient actifs quand les habitants sont présents. J’ai bon espoir de voir l’arrivée du plugin idoine. Ça reste possible en IFTTT, mais c’est un peu lent (2 sec environ)

Consommation des appareils énergivores

  • Les prises Konyks via Tuya gèrent la consommation, notamment en veille, et parfois ça fait peur. De plus elles permettent de gérer des scénarios de base et un minuteur (genre, j’allume le home cinéma et celui-ci s’éteindra dans deux heures, soit après que j’ai regardé mon film).
  • Comme pour l’éclairage, on n’encombre pas Jeedom pour l’instant avec ça.

Les coupures EDF

Pourquoi en utiliser plusieurs points de détection ? En province il y a souvent des coupures EdF (vent, orages, vétusté) mais aussi parfois des différentiels de section qui tombent (surement d’humidité quelque part). Et dans ce cas il est important de savoir ce qui s’est passé à distance afin de pouvoir faire intervenir et guider un proche afin de ne pas retrouver un congélateur perdu au retour de voyage.

  • Sur la ZiBase j’utilisais des micromodules InterTechno alimentés sur piles pour déclencher une action en cas de coupure EdF. Ça doit être réutilisable sous Jeedom via le RFPlayer.
  • Pour la partie informatique je devrais pouvoir récupérer les infos des onduleurs APC avec le plugin SNMP.
  • Notification SMS / Pushbullet et / ou action voire IFTTT

Alarmes

  • Le système d’alarme Visonic est autonome. C’est un principe minimal de sécurité.
  • Par contre la remonté des capteurs sur Jeedom peut être intéressante afin d’identifier ce qui a déclenché une alarme à distance, voire déclencher une action secondaire en cas d’intrusion.
  • Plus pratique, se servir des contacts d’ouverture pour désactiver un radiateur ou des capteurs de présence en temporisant pour réduire l’éclairage ou la climatisation (gadget en phase 2…)

Présence

  • Déterminer via la localisation du mobile la mise en route du chauffage ou climatisation. Il y a je crois un plugin pour ça…
  • Gérer l’éclairage extérieur à l’approche de la maison via le WiFi

Les logiciels

  • Jeedom
  • Application mobile Jeedom (je ne suis pas fan)
  • Application mobile ImpériHome (je m'en servait déja sur la ZiBase) via le plugin idoine dans Jeedom
  • Application mobile TuyaSmart

Le matériel

Serveur, box domotique

Jeedom est installé sur un Raspberry Pi3 et les dongles USB utiles. Evolution possible dans une VM VMWare ESXi.

Avant que l’on me pose la question je vais expliquer pourquoi  je n’ai pas utilisé de Z-Wave, qui est pourtant le protocole roi dans cet univers, protocole ayant eu le soutien de tous les boutiquiers de la domotique (maintenant remplacés par Amazon…). Bref, je n’en ai jamais utilisé sur la ZiBase et j’ai pu m’en passer. Et surtout c’est trop cher, le moindre module Z-Wave étant affiché à 50 €.

Sondes de température :

  • Oregon : j’en ai plusieurs, elles étaient reconnues par le ZiBase et elles fonctionnent correctement via la clé RFPlayer (125 €) et le plugin idoine. Inconvénient, elles sont moches et il faut refaire l’appairage à chaque changement de piles ce qui est une corvée à l’usage.
  • Xianomi et Xianomi Aquara en Zigbee (6/12 €) : Fonctionnement OK via la clé ZiGate (45 €) et le plugin idoine. En cas de longue distance on peut mailler avec une prise Zigbee. Ces sondes esthétiques et très discrètes ne transmettent les infos (température, humidité, pression) que s’il y a un changement d’état et / ou très aléatoirement s’il n’y a pas de changement. Le modèle carré (Aquara) semble plus volubile. A valider en période de chauffage.
  • Xianomi en Bluethoth 12/18 € : reconue par le plugin BLEA. Intervalle réglable. Elles sont très esthétiques. La portée est réduite avec le Bluetooth intégré au Pi mais ça devient correct (100 m²) avec une clé Bluetooth longue portée (UD100, 45 €). Test ici.

Présence

  • Capteurs d’alarme Visonic via le RFPlayer
  • Capteurs Xianomi via la ZiGate
  • BLEA + tag Nutt
  • WiFI via les smartphones

Notifications

  • SMS (Free API)
  • Pushbullet

Alarmes et sécurité

  • (voir présence)

Eclairages et appareils

  • Prise et ampoules Konyks ou Sonoff, WiFi via Tuya. Les prises Sonoff S26 permettent de gérer l'état à la mise sous tension, ce n'est pas le cas des prises Konyks ou c'est plus aléatoire.
  • Possible extention en Philips Hue, Osram, Ikea and co (Zigbee) via la ZiGate et son plugin

Actionneurs

  • IPX800 : pour l’instant j’ai une IPX800 v2.
    C’est une simple carte 8 relais qui me sert pour l’instant à actionner les radiateurs et le chauffe-eau. En sortie j’ai câblé des contacteurs de puissance Finder avec le bon pouvoir de coupure et de ne pas forcer sur les relais de la carte. L’intérêt de ces contacteurs est de disposer d’un bypass manuel et ainsi de pouvoir passer les équipements en manuel en cas de défaillance de la domotique. Les versions 3 et 4 de l’IPX800 n’ont pas d’intérêt dans mon cas.
  • Prises et modules Chacon : ils se pilotent via le RFPLayer, mais ça reste un protocole peu fiable.
    Etat aléatoire lors de la remise en tension après une coupure EdF, auquel cas il est gênant de retrouver la moitié des prises ON… Impossibilité également d’utiliser deux équipements proches, c’est by design. Donc mon aventure Chacon / DI-O est terminée.
  • X2D : Je n’utilisais qu’un seul module DeltaDore pour commander le sèche-serviettes et je dois pouvoir le gérer avec le RFPlayer.
    Cette solution permet de gérer le fil pilote, mais il est vrai que je pourrais le faire avec un jeu de diodes. A voir.
  • Prises et ampoules Zigbee : via fasable via la ZiGate et son plugin. J’ai une Osram qui me fait le maillage.
  • Prise et ampoules WiFi : via Tuya, plugin en devenir ? Pas d’urgence.

Réseau et Wi-Fi

  • Le réseau et le WiFi sont gérés depuis longtemps avec du matériel Unifi (AP AC Pro et USG). Le top ! Au-delà de cette solution qui reste un peu complexe pour un particulier je recommande Amplfi de chez Unifi ou la solution WiFi proposée par Google. Un bon réseau est une base impérative en domotique et généralement le WiFi proposé par les box est à oublier.

Vidéo surveillance

  • Caméras et PVR Unifi (je sais, je suis fan de cette marque) dans une VM VMWare. C’est géré à part de façon autonome.

Multimédia

Vidéo

  • Emby (j’y reviendrai dans un post à part) en remplacement de Kodi. Des box NVidia Shield et Xanomi sous Android TV ont remplacé les PI. Elles supportent également Netflix et Amazon Vidéo.
  • TV : Tuner réseau HDHome Run qui permet de recevoir les chaine sur les box Android TV et les autres devices (même si dans la pratique je ne regarde pas la TV). Ce n’est pas compatible Canal, ce n’est pas mon problème car je ne suis pas fan, mais le cas échéant il est toujours possible d’installer MyCanal ou Molotow sur les box.

Musique

  • Sonos dans toutes les pièces, certains équipements datent de 2005 et n’ont pas pris une ride. On ne change rien. Spotify et base locale de CD numérisés.
