Home Assistant & Volets roulants, automatismes !

Dans un précédent article je vous avait parlé de la partie matérielle de mes volets roulants et de leur commande via des interrupteurs et des télécommandes. Mais avec une installation domotique ouverte, on peut faire bien mieux !

L'objectif ici sera pour chaque volet (ou groupe de volets) d'automatiser leur ouverture, position intermédiaire et fermeture en fonction de :

  • Le jour et la nuit
  • La température extérieure et intérieure et les contraintes météo (canicule, etc.)
  • La position du soleil
  • Les contraintes de vie (lever tardif, soirée, etc...)
  • Les contraintes de présence / absence plus ou moins longue (alarme et simulation de présence)
  • Le débrayage de l'automatisme afin de laisser en paix un invité ou les enfants en vacances avec leur propres horaires et mode de vie.

Vous allez me dire tout de suite que la tache est complexe et vous aurez raison, mais pas tant que ça car je vais m'appuyer sur le travail de Fabien qui a créé un superbe moteur pour gérer tout ça, moteur que chacun pourra adapter à ses propres besoin en lui fournissant des prérequis (inputs, binary, etc..) qui permettront de gérer les différents conditions de positionnement. Vous trouverez les détails sur son blog, mais l'installation est relativement aisée, on commence par créer les entités nécessaires, ensuite on ajoute les BluePrint's de configuration et on termine avec un peu de yaml pour la configuration des conditions.

Facile, mais ça prends un peu de temps. Et surtout commencez par mettre sur le papier le résultat que vous voulez obtenir. Dans cet article je vais vous parler de ce que j'ai mis autour de son travail, plus que de son travail.

Avant de chercher à intégrer mes exemples, prenez le temps d'avoir une installation vraiment fonctionnelle avec les Blueprint's de Fabien.

De base et sans rien ajouter le moteur de Fabien va permettre d'ouvrir le volet au lever de soleil et de le fermer au coucher du soleil grâce à l'intégration sun.sun. Bon, pour faire ça on a pas besoin d'une usine, c'est pour ça que je vais vous montrer que son moteur permet bien d'autres choses.

Température extérieure et position du soleil

Voici un exemple des plus basic de ce que j'avais fait au départ, mais je vous conseille d'adapter la version de Fabien que j'ai moi même adoptée et qui permet d'aller plus loin, avec différentes sources et notamment un capteur de luminosité.

Exemple

J'utilise les Packages et je vais commencer par créer deux sensor: en fonction de ma localisation en m'appuyant sur sun.sun

sensor:
  - platform: template
    sensors:
      sunelevation:
        friendly_name: "Elevation du soleil"
        value_template: "{{ state_attr('sun.sun', 'elevation') }}"
      sunazimuth:
        friendly_name: "Azimut du soleil"
        value_template: "{{ state_attr('sun.sun', 'azimuth') }}"

Ensuite je vais me servir de ce site pour trouver les bonnes valeurs et je vais créer 3 binary_sensor: avec les les valeurs basses et hautes d'azimut, ces binary passeront à ON quand le soleil tapera sur la façade concernée. Bien sur il faudra un peu tâtonner pour trouver les bonnes valeurs et les ajuster.

binary_sensor:
  - platform: threshold
    name: "Soleil : Ouest"
    upper: 170
    lower: 80
    entity_id: sensor.sunazimuth
  - platform: threshold
    name: "Soleil : Sud"
    upper: 270
    lower: 100
    entity_id: sensor.sunazimuth
  - platform: threshold
    name: "Soleil : Est"
    upper: 299
    lower: 260
    entity_id: sensor.sunazimuth

Et pour terminer je vais créer un dernier binary_sensor: pour déterminer les conditions météo. Il s'appuie sur les infos de l'intégration Météo France (ou avec un capteur de luminosité en s'appuyant sur l'exemple de Fabien) et dépend de seuils définis dans des input_number: qui pourront s'afficher dans Lovelace. (je n'ai pas pris en compte la température intérieure pour l'instant).

binary_sensor:
  - platform: template
    sensors:
      vr_sun_hot:
        device_class: heat
        delay_on:
          seconds: 300
        delay_off:
          seconds: 300
        value_template: "{{states('sensor.avignon_temperature')|float(0) >= states('input_number.vr_sun_hot') |float(0)
                        and states('sensor.avignon_cloud_cover')|float(0) <= states('input_number.vr_cloud_cover')|float(0) }}"
        friendly_name: "Alerte haute température"

input_number:
  vr_sun_hot:
    name: Seuil haute température
    min: "10"
    max: "40"
    step: "1"
    unit_of_measurement: "°"
    icon: mdi:sun-thermometer-outline
  vr_cloud_cover:
    name: Seuil couverture nuageuse
    min: "0"
    max: "100"
    step: "5"
    unit_of_measurement: "%"
    icon: mdi:cloud-lock-outline

Et voici le travail :

Exploitation

Vous aurez remarqué que j'ai deux seuils. Il y aura donc deux conditions possibles dans le choose: de l'automation de positionnement qui exploite les Blueprint's de Fabien. On retrouve dans l'ordre :

  1. La ou les conditions (and), ici la température est hot et le soleil au sud.
  2. La séquence de services à lancer :
    1. Je positionne le volet dans un input_number: à partir d'un input_number: de préréglage.
    2. A des fin de debug je note la dernière condition utilisée et la position du volet dans un input_text: que je peux afficher dans Lovelace
        - conditions:
            - condition: state
              entity_id: binary_sensor.vr_sun_hot
              state: "on"
            - condition: state
              entity_id: binary_sensor.soleil_sud
              state: "on"
          sequence:
            - service: input_number.set_value
              target:
                entity_id: input_number.vr_cuisine_planned_position
              data:
                value: "{{ states('input_number.vr_global_position_sun_alert') }}"
            - service: input_text.set_value
              target:
                entity_id: input_text.vr_cuisine_condition
              data:
                value: "Condition : Ensoleillement excessif - {{ states('input_number.vr_global_position_sun_alert') }} %"

Attention : Dans un choose: l'ordre de priorité des différentes conditions est important. Il y a aussi une option par défaut si aucune des conditions n'est valide mais que l'automation est tout de même déclenchée. On placera donc en premier celles qui doivent prendre le dessus, par exemple la condition issue de l'activation de l'alarme sera en premier car il est évident que l'on se moque de position du soleil si on est en voyage et que la maison est fermée.

Cela n'empêchera éventuellement pas une solution de simulation de présence qui agirait sur les volets de fonctionner. Je suis en train de tester cette intégration, attention à bien valider avant de partir en vacances...

Contraintes de vie

Réveil

Ici c'est au petit bonheur de chacun. En ce qui me concerne je n'ai pas d'horaires réguliers et je suis un lève tard. J'ai donc créé un script qui se déroule quand je dis bonjour (ou bonne nuit) à Alexa ou que j'appuis simplement sur un bouton de télécommande. Ce script va entre autres choses faire un push, si je suis présent dans la maison, sur un input_button: que je vais utiliser ici pour entrouvrir le volet de ma chambre et de la baie du séjour (une baie vitrée coulissante s'ouvre très facilement si elle n'est pas protégée, je vais donc éviter d'ouvrir son volet quand je dors). On a donc deux input_button: :

input_button:
  lionel_up:
    name: Je me lève
    icon: mdi:human-greeting-variant
  lionel_down:
    name: Je me couche
    icon: mdi:bed

La condition correspondant au réveil (la position du volet est stockée dans un input_number: afin d'être facilement ajustée depuis l'interface)

        - conditions:
            - "{{ as_timestamp(states('input_button.lionel_up'))|timestamp_custom('%H:%M', true) == states('sensor.time')  }}"
          sequence:
            - service: input_number.set_value
              target:
                entity_id: input_number.vr_lionel_planned_position
              data:
                value: "{{ states('input_number.vr_global_position_reveil') }}"

Il faut bien sur ne pas oublier de déclarer input_button: dans le BluePrint correspondant au volet (en condition immédiate) et l'actionner dans le script ou l'interface :

  - service: input_button.press
    target:
      entity_id: input_button.lionel_up

Et pour ce volet je vais modifier l'action par défaut d'ouverture dans l'automation afin qu'il ne se passe rien avant 13 heures... mais également rien si le volet est déjà un peu ouvert par une condition fugitive (button.press).

            - conditions:
                - condition: numeric_state # On ouvre le volet si le soleil est au dessus de l'horizon
                  entity_id: sun.sun
                  attribute: elevation
                  above: 0
                - condition: time
                  after: "13:00:00"
                - condition: state
                  entity_id: cover.vr_baie
                  state: "closed"

Soirée

En soirée, surtout en été, je n'ai pas envie que les volets soient complètement fermés car c'est l'heure ou on ouvre les fenêtres pour faire entrer un air plus frais. Je vais donc définir un binary-sensor: correspondant à ma soirée (merci Fabien) :

binary_sensor:
  - platform: template
    sensors:
      vr_evening:
        value_template:  "{{ (state_attr('sun.sun', 'azimuth') | float(0.0)) > 180 and (state_attr('sun.sun', 'elevation') | float(0.0)) < 0 and ('12:00:00' < states('sensor.time')) }}"
        friendly_name: "Soirée"

J'aurais pu y ajouter un and supplémentaire afin de valider la saison en me basant sur l'intégration Season. Sauf que les saisons tout le monde sait que ça ne veut plus dire grand chose et qu'ici depuis le début du mois de mail il fait plus ou moins 30° en journée, je testerais donc un input_boolean: de plus pour valider cette condition (que j'aurais également pu valider dans le binary-sensor:) :

        - conditions:
            - condition: state
              entity_id: binary_sensor.vr_evening
              state: "on"
            - condition: state
              entity_id: input_boolean.vr_evening
              state: "on"
          sequence:
            - service: input_number.set_value
              target:
                entity_id: input_number.vr_cuisine_planned_position
              data:
                value: "{{ states('input_number.vr_global_position_soir') }}"
            - service: input_text.set_value
              target:
                entity_id: input_text.vr_cuisine_condition
              data:
                value: "Condition : Soirée - {{ states('input_number.vr_global_position_soir') }} %"

On peut aussi faire la même chose avec d'autres conditions et sans binary_sensor: et tout mettre dans les conditions...

        - conditions:
            - condition: numeric_state
              entity_id: sun.sun
              attribute: azimuth
              above: 180
            - condition: numeric_state
              entity_id: sun.sun
              attribute: elevation
              below: 0
            - condition: time
              after: "18:00:00"
            - condition: state
              entity_id: input_boolean.vr_evening
              state: "on"

Présence / Absence et Alarme

Pour ce chapitre c'est un peu plus compliqué. J'utilise en parallèle deux système. Ma centrale Visonic indépendante mais que je pilote dans Home Assistant et l'intégration Alarmo. Lors de mes test je me suis aperçu que tester uniquement l'état "armed" pouvait conduire à des surprises. Lors de l'armement et surtout le déclenchement d'une alarme (possiblement fausse) l'état de alarm_control_panel: passe par des phases successives peu simple à gérer, et ça peu conduire à une ouverture des volets non souhaitée.

Chez moi j'ai différentes possibilités pour armer ces deux systèmes (télécommande, code, tag), je vais donc me servir d'Alarmo qui permet de lancer un script selon un état pour basculer un input_boolean: qui me servira dans la condition immédiates du volet :

  • On passe tous les volets en mode automatique (certains auraient pu êtres débrayés comme on le verra plus loin)
  • On active l'input_boolean: qui va nous servir dans la condition de l'automatisation
  • Sur le mode Vacances (absence de longue durée) je rebascule tous les volets en mode manuel. Une sécurité de plus afin d'empêcher qu'ils soient ouverts par erreur.
script:
  alarmo_after_arm:
    alias: Alarmo - after Arm
    sequence:
      - if:
        then:
        - service: input_select.select_option
          target:
            entity_id:
              - input_select.vr_cuisine_immediate
              - input_select.vr_marie_immediate
              - input_select.vr_baie_immediate
              - input_select.vr_sejour_immediate
              - input_select.vr_antoine_immediate
              - input_select.vr_lionel_immediate
          data:
            option: Automatique
      - if: "{{ is_state('alarm_control_panel.alarmo', 'armed_away') }}"
        then:
          - service: input_boolean.turn_on
            target:
              entity_id: input_boolean.alarmo_armed_away
      - if: "{{ is_state('alarm_control_panel.alarmo', 'armed_vacation') }}"
        then:
          - service: input_boolean.turn_on
            target:
              entity_id: input_boolean.alarmo_armed_vacation
          - delay: "00:02:30"
          - service: input_select.select_option
            target:
              entity_id:
                - input_select.vr_cuisine_immediate
                - input_select.vr_marie_immediate
                - input_select.vr_baie_immediate
                - input_select.vr_sejour_immediate
                - input_select.vr_antoine_immediate
                - input_select.vr_lionel_immediate
            data:
              option: Manuel
      - if: "{{ is_state('alarm_control_panel.alarmo', 'armed_home') }}"
        then:
          - service: input_boolean.turn_on
            target:
              entity_id: input_boolean.alarmo_armed_home
                entity_id: input_boolean.alarmo_armed_away

Et au retour sur le disarm :

  • Je repasse les input_boolean: à off
  • Je repasse tous les volets en automatique afin que les conditions courantes prennent effet.
  • Et si ma fille ou mon fils sont présents présente je vais basculer leurs volets en manuel afin qu'ils soient gérés comme bon leur semble. Mais j'attend un peu afin que l'automatisation du volet  le place dans la position de la contrainte en cours.
script:
  alarmo_after_to_disarm:
    alias: Alarmo - after Disarm
    sequence:
      - if:
        then:
        - service: input_boolean.turn_off
          target:
            entity_id:
              - input_boolean.alarmo_armed_away
              - input_boolean.alarmo_armed_vacation
              - input_boolean.alarmo_armed_home
        - service: input_select.select_option
          target:
            entity_id:
              - input_select.vr_cuisine_immediate
              - input_select.vr_marie_immediate
              - input_select.vr_baie_immediate
              - input_select.vr_sejour_immediate
              - input_select.vr_antoine_immediate
              - input_select.vr_lionel_immediate
          data:
            option: Automatique
      - if: "{{ is_state('input_boolean.presence_marie', 'on') }}"
        then:
          - delay: "00:01:30"
          - service: input_select.select_option
            target:
              entity_id:
                - input_select.vr_marie_immediate
            data:
              option: Manuel
      - if: "{{ is_state('input_boolean.presence_antoine', 'on') }}"
        then:
          - delay: "00:01:30"
          - service: input_select.select_option
            target:
              entity_id:
                - input_select.vr_antoine_immediate
            data:
              option: Manuel

Ensuite il me reste qu'à configurer la contrainte dans l'automatisation, et surtout de la placer en priorité (la première).

        - conditions:
            - condition: state
              entity_id: input_boolean.alarmo_armed_away
              state: "on"
          sequence:
            - service: input_number.set_value
              target:
                entity_id: input_number.vr_cuisine_planned_position
              data:
                value: "{{ states('input_number.vr_global_position_alarm') }}"
            - service: input_text.set_value
              target:
                entity_id: input_text.vr_cuisine_condition
              data:
                value: "Condition : Alarmo Away - {{ states('input_number.vr_global_position_alarm') }} %"

J'ai deux positions d'alarme, ARMED_AWAY et ARMED_VACATION. J'utilise la première quand que pars quelques heures, ça laisse certains volets entrouverts afin de simuler une présence avec d'autres artifices, et la seconde pour une fermeture totale.

Le débrayage

Les automatismes c'est bien, mais si mes enfants sont ici en vacances ou des amis occupent leurs chambres, je ne voudrais pas qu'un automatisme les sortent du lit à l'aube. Pour mes enfants qui disposent de l'application Home Assistant je pourrait imaginer un automatisme, mais on va oublier et leur laisser de la liberté, d'autant plus que s'agissant d'amis je ne vais pas leur imposer ma domotique.

Par contre je dispose facilement de leur date de départ et d'arrivée et une automation bascule déjà un input_boolean: qui sert au chauffage. Je vais donc m'en servir pour passer le volet de leur chambre en mode manuel :

automation:
- id: a800970c-9bf4-48ce-aedg-a67c29093eb3
  description: Change vr_marie_immediate
  alias: VR Global - Change mode VR Marie
  mode: restart
  trigger:
    - platform: state
      entity_id: input_boolean.presence_marie
  action:
    - choose:
        - conditions:
            - condition: state
              entity_id: input_boolean.presence_marie
              state: "on"
          sequence:
            - service: input_select.select_option
              target:
                entity_id:
                  - input_select.vr_marie_immediate
              data:
                option: Manuel
        - conditions:
            - condition: state
              entity_id: input_boolean.presence_marie
              state: "off"
          sequence:
            - service: input_select.select_option
              target:
                entity_id:
                  - input_select.vr_marie_immediate
              data:
                option: Automatique

Enfants et amis commanderont donc leur volets avec la petite télécommande de leur chambre.

Suspension

Si vous êtes arrivés là et que vous avez lors de la configuration des BluePrint's la durée de suspension vous vous demandez peut être de quoi il s'agit. En fait configure là le durée pendant laquelle l'automatisme sera suspendu. Imaginons que celle ci est réglée du 60 minutes, il est 13 heures, le soleil frappe fort et vous décidez de déjeuner dans le cuisine. Vous remontez le volet avec la télécommande (ou l'application), il restera levé le temps de manger (suspension de 60 minutes) et l'automatisme reprendra le dessus ensuite avec la contrainte idoine... Magique !

Conclusion

Tout cela m'a pris un peu de temps et j'ai servi de cobaye dans la phase de test d'appréhension de la solution que Fabien viens de mettre à disposition. Quand vous aurez parfaitement validé le fonctionnement souhaité sur un volet pour pourrez le dupliquer sur l'ensemble des volets.

Pour cela il faut :

  1. Dupliquer le fichier qui contient les informations propres à chaque volet (mes fichiers sont ici) et changer l'ID: de l'automation.
  2. Repérer les informations des 3 BluePrint's du premier volet dans le fichier /config/automations.yaml, les dupliquer à la suite en changeant les informations propres à chaque volet et les ID: . Si vous ne le sentez pas configurez les BluePrint's individuellement à la main.
  3. Vérifier une fois de plus que tous les ID: ont bien été changés. J'insiste sur ce point car ça peut être la cause de bien des dysfonctionnements. Vous trouverez ici un générateur d'UUID.
  4. Redémarrer Home Assistant
  5. S'armer de patience car ce que l'on imagine parfait pour le premier volet ne le sera pas nécessairement pour les autres.
  6. Et surtout tester toutes les conditions car il sera désagréable de voir s'ouvrir le volet de la chambre quand on dort (vécu) voir certains volets ne pas se fermer sur l'alarme enclenchée quand on part que l'on est déjà en retard (vécu avec obligation de tous les passer en mode manuel et de les baisser à la main).

Avec plaisir pour en parler, ici ou mieux sur ce fil HACF.

Sources

Home Assistant & Volets roulants

Voilà un chapitre que je n'avais pas encore abordé, et pour cause je n'(avait pas de volets roulants. J'ai donc pensé mon installation de volets roulants avec la contrainte (ou la présence) de la domotique, tout en excluant pas un fonctionnement autonome.

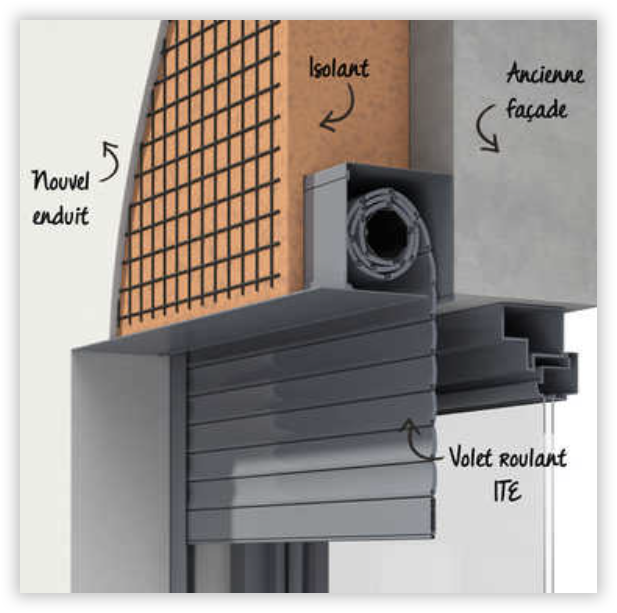

Dans le cadre d'une isolation par l'extérieur (ITE), j'ai fait le choix de volets roulants filaires, d'une par afin d'éviter un surcout, mais surtout afin de pouvoir les commander à ma guise. Pour la commande j'ai choisit de faire ramener tous les câbles au tableau électrique afin que les modules Shelly 2.5 soient accessibles et surtout qu'ils ne soient pas exposés à la chaleur, le froid et l'humidité s'ils étaient placés dans les caissons. Les 6 Shelly 2.5 sont montés sur des supports DIN imprimés en 3D et j'ai trouvé des câbles en 4 fils souples en 0.75, ce qui est tout de même facile pour câbler l'ensemble dans le tableau.

Vous remarquerez l'utilisation d'embout de câblage pour câble souple multibrins. Utiliser du câble souple en 0.75 est largement suffisant, mais on ne câble jamais du fil souple multibrin directement sur un module ou un disjoncteur, soit on utilise ce genre d'embouts, soit on étame.

J'ai pensé le tout afin que mon installateur (qui a joué le jeu et c'est rare pour le préciser) n'ait qu'à poser les volets et les raccorder dans les boites de dérivation qu'il a au préalable posées dans les combles. Vous l'aurez compris il n'y a pas d'inverseur sous les volets, il était hors de question de poser des baguettes en plastique dans une maison ou tout est encastré. La commande de ces volets se fera donc soit par des scénarios, soit par des télécommandes sans fil via Home Assistant.

Un mode autonome

Il faut bien sur penser à la possibilité ou Home Assistant est défaillant, ou simplement au jour ou je ne serais plus là pour le maintenir. Pour ça les Shelly 2.5 permettent le câblage d'inverseurs filaires et je vais installer 6 inverseurs au tableau (voir plus bas en bonus).

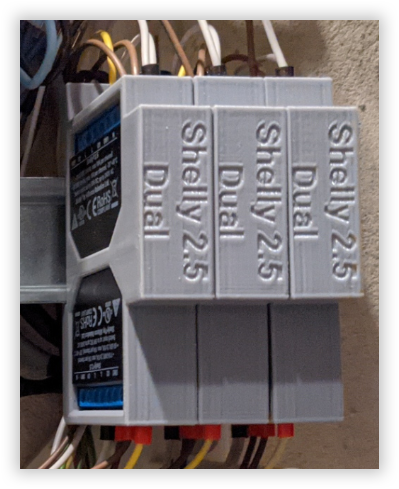

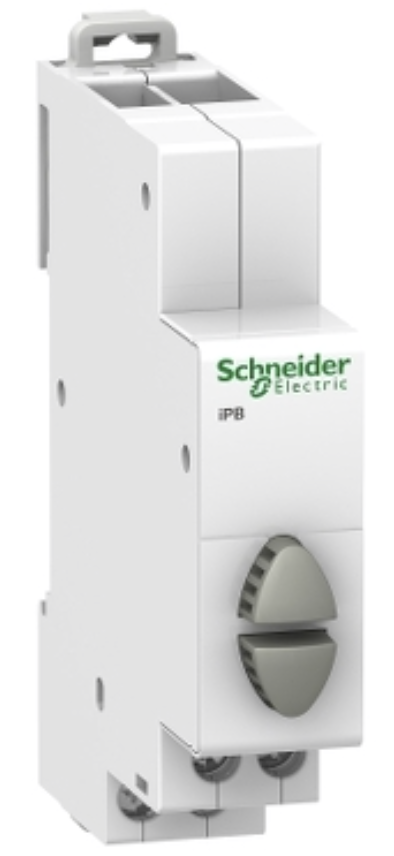

Une alternative serait de piloter les 6 Shelly 2.5 par des poussoirs sur des Shelly E3, mais on ne s'affranchit pas d'une panne de WI-FI, et tant qu'à penser une commande autonome autant qu'elle le soit à 100%.

Le mode assisté

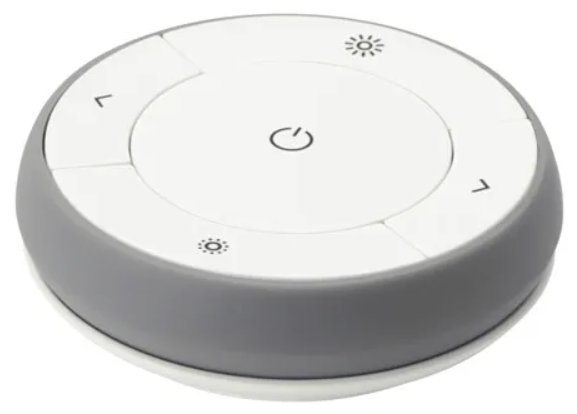

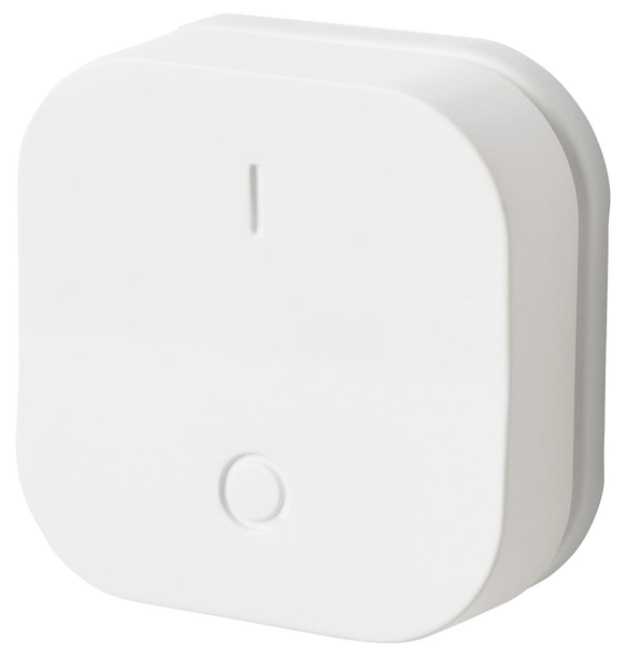

Pour le mode sans fil je vais utiliser des télécommandes on/off de chez Ikea à 5.99 € pour les chambres et une télécommande à 5 boutons pour les pièces de vie. En Zigbee elle sont appairées sous Home Assistant avec ZHA, mais le process est identique avec Z2M ou Deconz.

Quant au contrôle de ces télécommandes je vais simplement utiliser l'excellent ControlerX sous appDaemon que j'utilise déjà avec satisfaction pour les éclairages.

Ca reste très simple et le contrôle est dynamique, voici un exemple pour la télécommande on/off Ikea, comme vous pouvez le voir, en 6 lignes c'est géré :

volet_zha_ikea_05:
  module: controllerx
  class: E1743CoverController
  controller: "8c:f6:81:ff:fe:51:d0:b4"
  integration: zha
  cover: cover.vr_marie

Attention, certaines version de cette télécommande on on problème qui conduit sous ZHA ou Zigbee2MQTT à un rapide (24 h.) vidage des piles. J'ai donc été contraint de toutes les repasser sous Deconz...

volet_rc_ikea_05:
  module: controllerx
  class: E1743CoverController
  controller: 8c:f6:81:ff:fe:51:d0:b4
  integration:
    name: deconz
    listen_to: unique_id
  cover: cover.vr_marie

Pour la télécommande à 5 boutons on va commencer par gérer le choix du volet à commander via un input_select:, et donc créer celui ci :

input_select:
  rc_ikea_vr:
    name: Select
    icon: mdi:light-switch
    options:
      - vr_baie
      - vr_sejour
      - vr_cuisine
      - vr_antoine
      - vr_lionel
      - vr_marie

Ensuite on va créer une commande pour ControlerX qui va nous permettre de sélectionner un volet avec les touches < et >. Inconvénient ça se fait à l'aveugle, mais ça permet de tout rassembler dans une seule télécommande :

select_vr_zha:
  module: controllerx
  class: Controller
  controller: 84:2e:14:ff:fe:a9:4d:bd
  integration: zha
  mapping:
    press_257_13_0:
      service: input_select.select_previous
      data:
        entity_id: input_select.rc_ikea_vr
    press_256_13_0:
      service: input_select.select_next
      data:
        entity_id: input_select.rc_ikea_vr

Ensuite on va les commandes propres à chaque volet (voir ici pour les mappings propres à chaque source Zigbee), on y place des contraintes (la position de notre input_select) et on exclu les actions droite et gauche que l'on utilise pour le choix du volet à commander. Il faudra bien sur dupliquer cette commande en fonction du nombre de volets. :

vr_app_1_zha:
  module: controllerx
  class: CoverController
  controller: 84:2e:14:ff:fe:a9:4d:bd
  integration: zha
  cover: cover.vr_cuisine
  constrain_input_select: input_select.rc_ikea_vr,vr_cuisine
  excluded_actions: [press_257_13_0, press_256_13_0]
  mapping:
    step_with_on_off_0_43_5: toggle_open
    step_1_43_5: toggle_close

Il nous reste le bouton central de cette télécommande qui est inexploité. On va s'en servir pour ouvrir ou fermer l'ensemble des volets de la maison en créant un groupe de volets avec l'intégration Cover Group :

cover:
  - platform: group
    entities:
      - cover.vr_baie
      - cover.vr_sejour
      - cover.vr_cuisine
      - cover.vr_antoine
      - cover.vr_lionel
      - cover.vr_marie

Et on poursuit avec la commande idoine pour ControlerX, il n'y a pas de contrainte sur l'input_select car le bouton central est utilisable dans toutes les positions :

vr_app_0_zha:
  module: controllerx
  class: CoverController
  controller: 84:2e:14:ff:fe:a9:4d:bd
  integration: zha
  cover: cover.volets
  excluded_actions: [press_257_13_0, press_256_13_0]
  mapping:
    press_2_0_0 : toggle_close
    toggle: toggle_open

Commandes

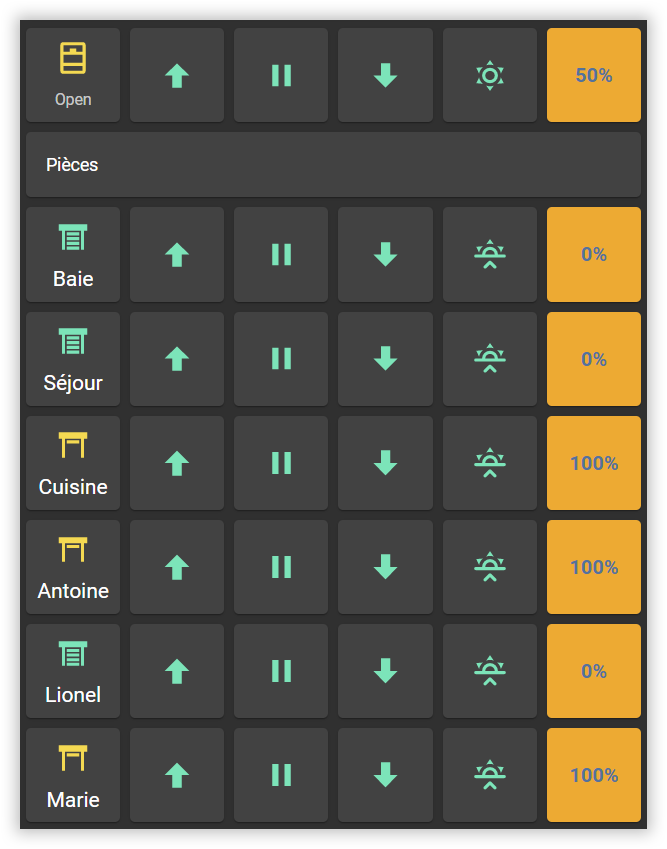

Pour l'affichage je me suis simplement inspiré de de post. Merci à lui !

L'avantage c'est qu'il y a un preset à x%. On pourrait facilement faire plusieurs. Voici le code de la carte en Vertical Stack :

type: grid
cards:
  - type: button
    show_name: false
    entity: cover.volets
    show_state: true
    show_icon: true
    hold_action:
      action: none
    tap_action:
      action: more-info
    theme: teal
  - type: button
    tap_action:
      action: call-service
      service: cover.open_cover
      service_data: {}
      target:
        entity_id: cover.volets
    show_name: false
    name: Ouvrir
    icon: mdi:arrow-up-bold
  - type: button
    tap_action:
      action: call-service
      service: cover.stop_cover
      service_data: {}
      target:
        entity_id: cover.volets
    show_name: false
    name: Stop
    icon: mdi:pause
  - type: button
    tap_action:
      action: call-service
      service: cover.close_cover
      service_data: {}
      target:
        entity_id: cover.volets
    show_name: false
    name: Fermer
    icon: mdi:arrow-down-bold
  - type: button
    tap_action:
      action: call-service
      service: cover.set_cover_position
      service_data:
        position: 20
      target:
        entity_id: cover.volets
    show_name: false
    name: Soleil
    icon: mdi:weather-sunny
  - type: picture-elements
    image: /local/images/1px2.png
    elements:
      - type: state-label
        entity: cover.volets
        attribute: current_position
        suffix: '%'
        tap_action:
          action: more-info
        style:
          top: 50%
          left: 50%
          font-size: 16px
          font-weight: bold
          color: '#44739E'
    view_layout:
      position: sidebar
columns: 6
square: true

Il ne faut pas oublier une petite image de  pixel. Et la seconde partie à dupliquer par le nombre de volets :

type: grid
cards:
  - type: button
    show_name: true
    name: Baie
    show_state: false
    tap_action:
      action: more-info
    entity: cover.vr_baie
    hold_action:
      action: none
    theme: teal
  - type: button
    tap_action:
      action: call-service
      service: cover.open_cover
      service_data: {}
      target:
        entity_id: cover.vr_baie
    icon: mdi:arrow-up-bold
    name: Ouvrir
    show_icon: true
    show_name: false
  - type: button
    tap_action:
      action: call-service
      service: cover.stop_cover
      service_data: {}
      target:
        entity_id: cover.vr_baie
    icon: mdi:pause
    name: Stop
    show_name: false
  - type: button
    tap_action:
      action: call-service
      service: cover.close_cover
      service_data: {}
      target:
        entity_id: cover.vr_baie
    icon: mdi:arrow-down-bold
    name: Fermer
    show_name: false
  - type: button
    tap_action:
      action: call-service
      service: cover.set_cover_position
      service_data:
        position: 70
      target:
        entity_id: cover.vr_baie
    icon: mdi:weather-sunset-up
    name: Soleil
    show_name: false
  - type: picture-elements
    image: /local/images/1px2.png
    elements:
      - type: state-label
        entity: cover.vr_baie
        attribute: current_position
        suffix: '%'
        tap_action:
          action: more-info
        style:
          top: 50%
          left: 50%
          font-size: 16px
          font-weight: bold
          color: '#44739E'
    view_layout:
      position: sidebar
square: true
columns: 6

Optimisation

Disposer de volets roulants électriques permet également une optimisation du confort thermique. Pour résumer on peut gagner en température en gérant leurs positions en fonction de l'ensoleillement. Il existait sous d'autres solutions domotiques des "choses" permettant cette optimisation, et je sais que quelque chose se prépare sous Home Assistant, on en reparlera donc bientôt.

Sécurisation

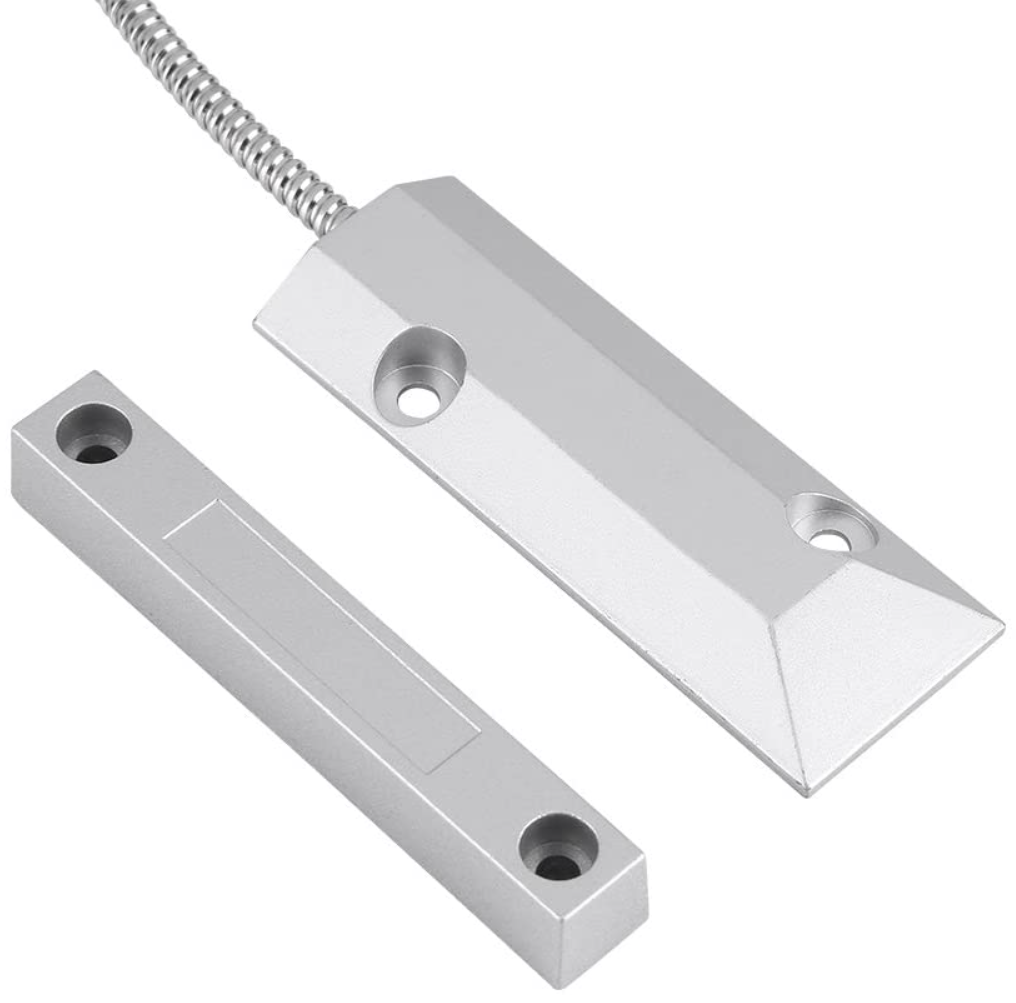

Les volets roulants étant moins sécurisants que mes vieux volets en vrai bois, je vais installer des contacteurs filaires afin de détecter un éventuel arrachage. J'avais pensé à un détecteur de vibration, mais je pense qu'avec le Mistral cela va créer trop de faux positifs.

Je ne vais pas utiliser l'aimant fournit avec ces contacteurs magnétiques, mais un aimant fin collé sur la dernière lame du volet. Et comme j'ai déjà sur chaque fenêtre un détecteur d'ouverture Visonic qui dispose d'une entrée filaire, ça devrait être un jeu d'enfant (le fil sera noyé dans l'isolant du tableau des fenêtres). Ensuite l'information remonte dans la centrale Visonic et dans Home assistant, je pourrais ainsi allumer les projecteurs extérieurs si un malotru tente d'arracher un de mes volets...

Bonus

Toute ces automatisations et commandes à distance c'est bien beau, mais imaginez que le WI-FI déraille ou que Home Assistant, que je trouve pourtant hyper fiable, se plante ? Vous risquez de vous retrouver dans le noir car je n'ai pas mis d'interrupteur filaire sous les volets.

Il y a deux façons d'aborder la chose, j'ai d'abord pensé à installer un panneau un peu caché au centre de la maison avec ces interrupteurs, dans un placard par exemple, sauf qu'il n'y en pas et qu'il aurait fallut y emmener un multipaire connecté aux Shelly's 2.5. Le faire en WI-FI avec des modules I3 était une option qui permet de s'affranchir de Homme Assistant mais pas du WI-FI. Au final j'ai trouvé ces modules DIN de chez Schneider, 3 modules feront l'affaire pour 6 volets en configurant correctement le Shelly (ça monte ou descend et un second appui fait le stop). Attention, si le prix catalogue de ces modules est de 27 € HT, je les ai trouvé à 82.50 € chez Amazon, à environ 40 chez les boutiquiers de la domotique pour finir ici à 9.70 TTC (et pour une fois je vous mets le lien).

Un prochain article parlera de l'automatisation intégrale des volets en fonction des températures, de l'ensoleillement et des contraintes de vie de chacun. A suivre...
